CuNi 70/30 ভাস্কর্যযুক্ত সকেট ওয়েল্ড ফ্ল্যাঞ্জ ASME B16.5 ক্লাস150

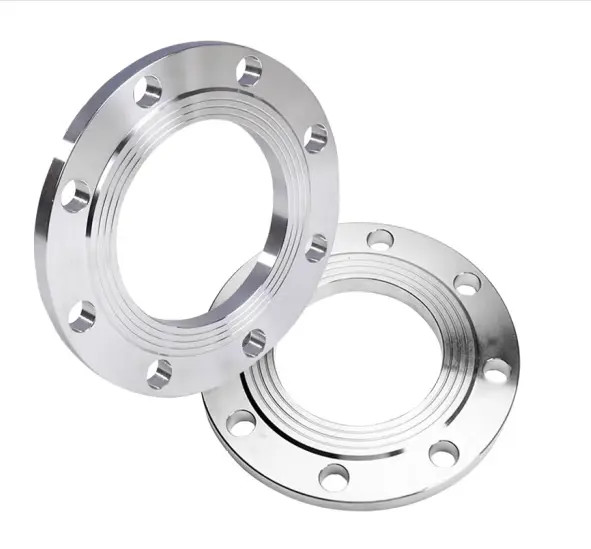

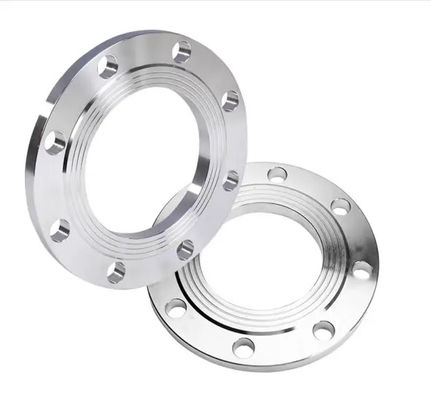

CuNi 70/30 কপার নিকেল ফোর্জড সকেট ওয়েল্ড ফ্ল্যাঞ্জ ASME B16.5 ক্লাস150

1পণ্যের বর্ণনা

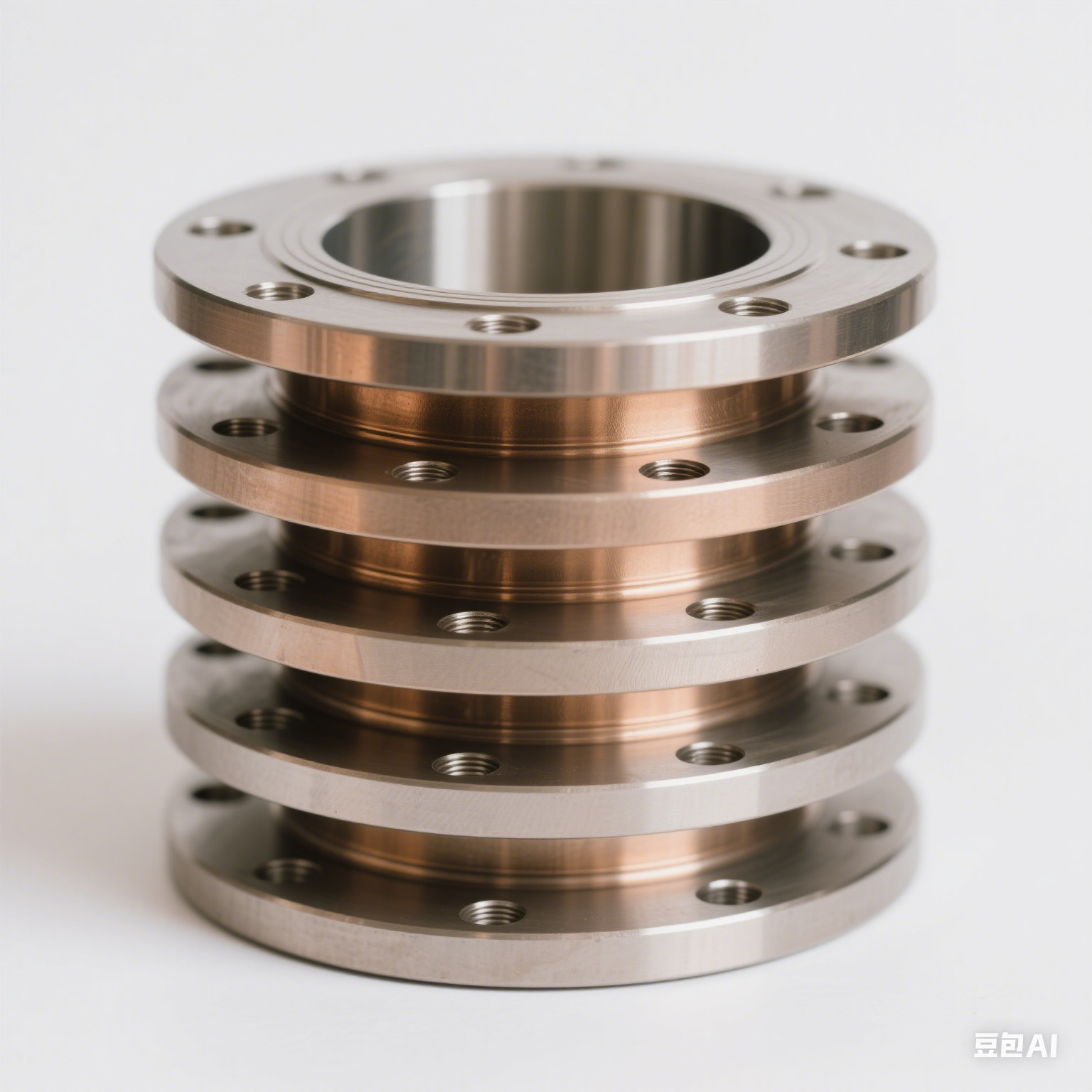

কপার নিকেল ফ্ল্যাঞ্জটি কাঠামোগত প্রক্রিয়ার মাধ্যমে প্রিমিয়াম CuNi 70/30 (UNS C71500) কাঁচামাল থেকে তৈরি করা হয়, যাতে সকেট ওয়েল্ড সংযোগের ধরন রয়েছে।পণ্যটি ASME B16 এর সাথে কঠোরভাবে সম্মতিতে তৈরি করা হয়.5 স্ট্যান্ডার্ড, ক্লাস 150 (150LB) এর চাপের রেটিং সহ। এর চমৎকার সমুদ্রের জলের ক্ষয় প্রতিরোধের এবং অ্যান্টি-বায়োফুলিং বৈশিষ্ট্যগুলির কারণে, তামা নিকেল খাদ ফ্ল্যাঞ্জগুলি জাহাজ নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়,সমুদ্রের জল নিষ্কাশন, অফশোর তেল প্ল্যাটফর্ম, রাসায়নিক তাপ এক্সচেঞ্জার এবং অন্যান্য সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশন।এই পণ্যটি পাইপলাইন সংযোগে নির্ভরযোগ্য সিলিং কর্মক্ষমতা নিশ্চিত করার জন্য Raised Face সিলিং পৃষ্ঠ বৈশিষ্ট্য.

2. মূল পণ্যের পরামিতি

 3পণ্যের প্রয়োগ

• সামুদ্রিক সমুদ্রের জল শীতল করার পাইপলাইন সিস্টেম

• অফশোর তেল ও গ্যাস প্ল্যাটফর্ম অগ্নিনির্বাপক এবং বালাস্ট ওয়াটার সিস্টেম

• সমুদ্রের পানি নিষ্কাশন কেন্দ্র (MED/MSF প্রক্রিয়া) পাইপ সংযোগ

• উপকূলীয় বিদ্যুৎ কেন্দ্রের কনডেন্সার এবং তাপ বিনিময় যন্ত্র

• রাসায়নিক শিল্প ক্ষয়কারী মিডিয়া পরিবহন পাইপলাইন

4পণ্যের সুবিধা

1. সমুদ্রের জলের ক্ষয় প্রতিরোধের চমৎকার: CuNi 70/30 মিশ্রণটি স্রোত এবং স্থির সমুদ্র জলের উভয় ক্ষেত্রেই অত্যন্ত কম ক্ষয় হার প্রদর্শন করে, 20 বছরেরও বেশি সেবা জীবন সহ।

2. বায়োফুলিং-এর বিরুদ্ধে উচ্চতর পারফরম্যান্স: তামার উপাদানটি প্রাকৃতিকভাবে সামুদ্রিক অণুজীবনের সংযুক্তিকে বাধা দেয়, পাইপলাইন ব্লক হওয়ার ঝুঁকি এবং রক্ষণাবেক্ষণের ঘনত্ব হ্রাস করে।

3. উচ্চ ক্ষয় প্রতিরোধের: উপাদানটি উচ্চ গতির সমুদ্র জলের স্ক্রুিংয়ের অধীনে ভাল ক্ষয় প্রতিরোধের বজায় রাখে, সর্বোচ্চ অনুমোদিত প্রবাহের গতি 3.5-4.0 মি / সেকেন্ড পর্যন্ত।

4. কাঠামোগত প্রক্রিয়া নিশ্চিতকরণ: গরম কাঠামো কাঠামো অভিন্ন এবং ঘন শস্য কাঠামো নিশ্চিত করে, ছাঁচনির্মাণ পণ্য তুলনায় উল্লেখযোগ্যভাবে ভাল যান্ত্রিক বৈশিষ্ট্য।

5. ভাল ওয়েল্ডযোগ্যতা: কার্বন ইস্পাত এবং স্টেইনলেস স্টীল পাইপলাইন ওয়েল্ডিংয়ের সাথে সামঞ্জস্যপূর্ণ, নির্ভরযোগ্য ওয়েল্ড জয়েন্ট শক্তি সহ সুবিধাজনক সাইট ইনস্টলেশন সক্ষম করে।

6. কম রক্ষণাবেক্ষণ খরচ: স্বয়ং নিরাময়কারী প্যাসিভ ফিল্ম উপাদান পৃষ্ঠের উপর গঠন করে, কম জীবনচক্রের খরচ সহ অতিরিক্ত লেপ বা ক্যাথোডিক সুরক্ষার প্রয়োজন দূর করে।

7. উচ্চ মাত্রিক নির্ভুলতা: ASME B16.5 স্ট্যান্ডার্ড স্ট্যান্ডার্ড পাইপ ফিটিং সঙ্গে নিখুঁত ফিট নিশ্চিত করার জন্য কঠোরভাবে tolerances নিয়ন্ত্রণ করে।

5পণ্যের ফাংশন

• সমুদ্রের পানির পাইপিং সিস্টেমের পাইপগুলির মধ্যে সকেট ওয়েল্ড সংযোগ উপলব্ধি করুন

• সমুদ্রের পানি মাঝারি ফুটো প্রতিরোধ করতে নির্ভরযোগ্য সীল ইন্টারফেস প্রদান

• পাইপিং সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করার জন্য ক্লাস 150 কাজের চাপ সহ্য করুন

• সামুদ্রিক আর্দ্র এবং লবণ স্প্রে পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য উপযুক্ত

• পাইপিং সিস্টেমের সেকশনাল সংযোগ এবং রক্ষণাবেক্ষণ বিচ্ছিন্নকরণ সক্ষম করুন

6. ব্যবহারকারীর নির্দেশাবলী

ইনস্টলেশনের আগে প্রস্তুতিঃ

1. ফ্ল্যাঞ্জের চেহারা পরীক্ষা করুন, কোন ফাটল, বিকৃতি, মরিচা বা অন্যান্য ত্রুটি নিশ্চিত করুন।

2. নকশা অঙ্কনগুলির সাথে ফ্ল্যাঞ্জের আকার, চাপের রেটিং এবং উপাদান সনাক্তকরণ যাচাই করুন।

3. তেল, অক্সাইড স্কেল এবং অন্যান্য অমেধ্য অপসারণ, flange ঢালাই শেষ এবং সীল পৃষ্ঠ পরিষ্কার।

ইনস্টলেশনের ধাপঃ

1. সঠিক সন্নিবেশ গভীরতা নিশ্চিত করার জন্য পাইপটি ফ্ল্যাঞ্জ সকেটটিতে সন্নিবেশ করান (ASME B16.5 সকেট গভীরতার প্রয়োজনীয়তা অনুসারে) ।

2. ওয়েল্ডিং স্ট্রেস কনসেন্ট্রেশন এড়ানোর জন্য ১.৬ মিমি প্রসারণ ফাঁক (পাইপ শেষ এবং সকেট নীচের মধ্যবর্তী দূরত্ব) ছেড়ে দিন।

3. সামঞ্জস্যপূর্ণ CuNi ফিলার ধাতু (যেমন, ERCuNi ওয়েল্ডিং তারের) দিয়ে TIG বা MIG ওয়েল্ডিং প্রক্রিয়া ব্যবহার করুন।

4. অ্যালগরিয়াম উপাদানটির অতিরিক্ত উত্তাপের ফলে পোড়া এড়ানোর জন্য ওয়েল্ডিংয়ের সময় ইন্টারপাস তাপমাত্রা 150 °C অতিক্রম না করে নিয়ন্ত্রণ করুন।

5. সিলিং পৃষ্ঠের জন্য পিটিএফই বা গ্রাফাইট-বর্ধিত সিলিং ব্যবহার করুন, শৃঙ্খলাবদ্ধভাবে বোল্টগুলি সমানভাবে টানুন।

ইনস্টলেশনের পরে পরিদর্শনঃ

1. সোলাইডিং ত্রুটি না নিশ্চিত করার জন্য সোলাইডগুলিতে প্রবেশযোগ্য বা রেডিওগ্রাফিক পরীক্ষা পরিচালনা করুন।

2. সিস্টেমের হাইড্রোস্ট্যাটিক পরীক্ষার চাপটি ডিজাইন চাপের ১.৫ গুণ হবে, ত্রিশ মিনিট ধরে ফাঁস না হলে ধরে রাখা হবে।

7. পণ্যের সতর্কতা

1. কার্বন ইস্পাতের সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন: কার্বন ইস্পাতের সংস্পর্শে কপার-নিকেল খাদ গ্যালভানিক ক্ষয় হতে পারে, এটি আলাদাভাবে সংরক্ষণ এবং পরিবহন করা উচিত।

2. অ্যামোনিয়াযুক্ত মিডিয়া এড়িয়ে চলুন: তামার খাদগুলি অ্যামোনিয়া পরিবেশে স্ট্রেস ক্ষয়কারী ক্র্যাকিংয়ের জন্য প্রবণ, অ্যামোনিয়া সিস্টেমের জন্য কঠোরভাবে নিষিদ্ধ।

3. ঢালাইয়ের জন্য আবরণ গ্যাসের প্রয়োজনীয়তা: ঢালাইয়ের সময় আর্গন গ্যাস সুরক্ষা ব্যবহার করা উচিত যাতে ঢালাইয়ের অক্সিডেশন এবং পোরোসিটি প্রতিরোধ করা যায়।

4. সমুদ্রের পানির প্রবাহের অত্যধিক গতি এড়িয়ে চলুন: যদিও CuNi 70/30 এর ক্ষয়-ক্ষয় প্রতিরোধের দুর্দান্ত ক্ষমতা রয়েছে, তবে অবিচ্ছিন্ন প্রবাহের গতি 3.5 মি / সেকেন্ডের বেশি হওয়ার পরামর্শ দেওয়া হয় না।

5. ভিন্ন ধাতু মিশ্রণ এড়িয়ে চলুন: পাইপিং সিস্টেমগুলি গ্যালভানিক ক্ষয় ঝুঁকি এড়াতে উপাদান অভিন্নতা বজায় রাখতে হবে। যদি ভিন্ন ধাতব সংযোগ প্রয়োজন হয়, নিরোধক জয়েন্ট ইনস্টল করা উচিত।

6. ওয়েল্ডিং পরবর্তী তাপ চিকিত্সার প্রয়োজন নেই: CuNi মিশ্রণ সাধারণত ঝালাইয়ের পরে তাপ চিকিত্সা প্রয়োজন হয় না, কিন্তু ঝালাই স্পট এবং অক্সাইড অপসারণ করতে হবে।

7. স্টোরেজ পরিবেশের প্রয়োজনীয়তা: শুকনো এবং বায়ুচলাচলযুক্ত অভ্যন্তরীণ স্থানে সংরক্ষণ করুন, বাইরের এক্সপোজার এবং বৃষ্টি এড়ান, পরিবেষ্টিত আর্দ্রতা ≤ 60%

8শিপিং তথ্য

• শিপিংয়ের উৎপত্তি: চীন কারখানা থেকে সরাসরি চালান

• বিতরণ সময়: স্ট্যান্ডার্ড মাপ স্টক পাওয়া যায়, 3-5 কার্যদিবস; কাস্টমাইজড মাপ 15-30 দিন (পরিমান এবং স্পেসিফিকেশন সাপেক্ষে)

• শিপিং পদ্ধতি:

  • ছোট অর্ডার / নমুনাঃ আন্তর্জাতিক এক্সপ্রেস (ডিএইচএল / ফেডেক্স / ইউপিএস / টিএনটি), 3-7 দিনের আগমন

  • বাল্ক অর্ডারঃ সমুদ্র পরিবহন এফসিএল/এলসিএল, ১৫-৪৫ দিন আগমন

  • জরুরী অর্ডার: বিমান পরিবহন, ৫-১০ দিন আগমন

• প্রদত্ত নথি:

  • বাণিজ্যিক ফাইন্যান্স

  • প্যাকিং তালিকা

  • উত্পাদন শংসাপত্র

  • উপাদান পরীক্ষার শংসাপত্র (EN 10204 3.1 অনুযায়ী MTC)

  • চালানপত্র

• বাণিজ্য শর্তাবলী: FOB, CIF, CFR, EXW পাওয়া যায়

• লজিস্টিক ট্র্যাকিং: ট্র্যাকিং নম্বর শিপমেন্টের পরে দেওয়া হয়, সম্পূর্ণ ট্র্যাকযোগ্যতা

9অর্থ প্রদানের তথ্য

• স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি:

  • টি/টি ট্রান্সফারঃ 30% অগ্রিম পেমেন্ট, 70% ব্যালেন্স শিপিংয়ের আগে

  • L/C at Sight: অপ্রত্যাশিত credit letter at sight accepted

  • ওয়েস্টার্ন ইউনিয়ন (ছোট পরিমাণের জন্য প্রযোজ্য)

• ক্রেডিট গ্রাহক:

  • দীর্ঘমেয়াদী গ্রাহকরা ও/এ ক্রেডিট শর্তাবলী (ক্রেডিট পর্যালোচনার সাপেক্ষে) জন্য আবেদন করতে পারেন

  • ১ বছরের বেশি সহযোগিতার ইতিহাসের গ্রাহকদের জন্য উপলব্ধ মাসিক নিষ্পত্তি শর্তাবলী

• সেটেলমেন্ট মুদ্রা: ইউএসডি, ইউরো, সিএনই গ্রহণযোগ্য

• ব্যাংক তথ্য: চুক্তি স্বাক্ষরের সময় অফিসিয়াল ব্যাংক অ্যাকাউন্টের বিবরণ

• পেমেন্ট নোট:

  • অর্ডারটি অগ্রিম অর্থ প্রদানের পরে কার্যকর হয়

  • বড় অর্ডারের জন্য পেমেন্ট প্ল্যান

  • সমস্ত অর্থ প্রদানের জন্য অবশ্যই ফ্যাক্টর নম্বর বা চুক্তির নম্বর উল্লেখ করতে হবে

10প্যাকেজিং তথ্য

• স্ট্যান্ডার্ড প্যাকেজিং বিকল্প:

  • ছোট ফ্ল্যাঞ্জ (≤4 "): পৃথক বুদবুদ আবরণ + কার্টন প্যাকেজিং

  • মাঝারি ফ্ল্যাঞ্জ (6"-12"): পৃথক বুদবুদ / ইপিই ফেনা আবরণ + কাঠের কেস বা plywood কেস

  • বড় ফ্ল্যাঞ্জ (≥14"): প্রসারিত ফিল্ম + প্যালেটিজড ফুমিগেটেড কাঠের ক্যাসেট

• আর্দ্রতা ও ক্ষয় প্রতিরোধ:

  • সিলিং পৃষ্ঠের উপর প্রয়োগ করা অ্যান্টি-রোজ গ্রীস

  • প্যাকেজিংয়ের ভিতরে স্থাপন করা ডেসিকেন্ট

  • প্রয়োজনে অ্যালুমিনিয়াম ফয়েল ভ্যাকুয়াম প্যাকেজিং

• চিহ্নিতকরণ ও লেবেলিং:

  • বাহ্যিক প্যাকেজিংয়ে চিহ্নিত স্পেসিফিকেশন, উপাদান, পরিমাণ, ওজন

  • ভঙ্গুর / আর্দ্রতা-প্রতিরোধী / এই সাইড আপ লেবেলগুলি প্রয়োগ করা হয়েছে

• কাস্টম প্যাকেজিং: বিশেষ প্যাকেজিং গ্রাহকের অনুরোধে উপলব্ধ (যেমন, নির্দিষ্ট শিপিং চিহ্ন, বিভক্ত প্যাকেজিং)

• প্যাকেজিং খরচ: স্ট্যান্ডার্ড প্যাকেজিং দরপত্র অন্তর্ভুক্ত; কাস্টম প্যাকেজিং পৃথকভাবে চার্জ করা হয়

11. ক্রয়, রিটার্ন এবং বিক্রয়োত্তর সেবা

ক্রয় প্রক্রিয়া:

1. গ্রাহক উদ্ধৃতি পেতে স্পেসিফিকেশন, পরিমাণ, উপাদান প্রয়োজনীয়তা প্রদান করে

2. উভয় পক্ষই প্রযুক্তিগত পরামিতি, বিতরণ সময়, পেমেন্ট শর্তাদি নিশ্চিত করে এবং বিক্রয় চুক্তি স্বাক্ষর করে

3. গ্রাহক অগ্রিম অর্থ প্রদান করে, কারখানা উৎপাদন শুরু করে

4. উৎপাদন সম্পন্ন, তৃতীয় পক্ষ বা গ্রাহক পরিদর্শন ব্যবস্থা (ঐচ্ছিক)

5. ব্যালেন্স পেমেন্ট সম্পন্ন, শিপমেন্ট ব্যবস্থা

6. রপ্তানির পরে সরবরাহ করা সম্পূর্ণ রপ্তানি নথি

রিটার্ন ও এক্সচেঞ্জ নীতিঃ

• গুণগত সমস্যা: যদি পণ্যটিতে উপাদানগুলির সাথে সামঞ্জস্য না থাকে বা উত্পাদন ত্রুটি থাকে তবে গ্রাহককে প্রাপ্তির 30 দিনের মধ্যে লিখিতভাবে অবহিত করতে হবে।সরবরাহকারী বিনামূল্যে প্রতিস্থাপন বা অর্থ ফেরত প্রদান করবে এবং ওভার-ট্রিপ মালবাহী খরচ বহন করবে.

• গুণমানবিহীন সমস্যা: গ্রাহকের অর্ডার ত্রুটির কারণে রিটার্ন করার জন্য, গ্রাহক রুট-ট্রিপ মালবাহী বহন করে, পণ্যটি মূল অক্ষত প্যাকেজিংয়ে থাকতে হবে, রিটার্ন / এক্সচেঞ্জ অনুরোধের সময়সীমা প্রাপ্তি থেকে 15 দিন।

• অনিবার্য পরিস্থিতি: পণ্য যা ঝালাই/ইনস্টল করা হয়েছে, অ-মানক কাস্টম আকার (অ-স্টক স্পেসিফিকেশন), অনুপযুক্ত সঞ্চয় বা ব্যবহারের কারণে ক্ষতি।

বিক্রয়োত্তর সেবা:

1আপনি ট্রেডিং কোম্পানি নাকি নির্মাতা?
আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
2আপনার ডেলিভারি সময় কত?
সাধারণত পণ্য স্টক থাকলে এটি 5-10 দিন। অথবা পণ্য স্টক না থাকলে এটি 15-20 দিন, এটি পরিমাণ অনুযায়ী।
3আপনি কি নমুনা দিচ্ছেন, বিনামূল্যে নাকি অতিরিক্ত?
হ্যাঁ, আমরা বিনামূল্যে চার্জ জন্য নমুনা অফার করতে পারে কিন্তু মালবাহী খরচ দিতে হবে।
4আপনার পেমেন্টের শর্তাবলী কি?
পেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 50% T/T অগ্রিম, শিপিংয়ের আগে ব্যালেন্স.

• গ্যারান্টি সময়কাল: চালানের তারিখ থেকে ১২ মাস

• প্রযুক্তিগত পরামর্শ: 24/7 অনলাইন প্রযুক্তিগত সহায়তা উপলব্ধ (ইমেল / তাত্ক্ষণিক বার্তা)

• সাইট সার্ভিস: বড় প্রকল্পের জন্য প্রকৌশলী সাইটে ইনস্টলেশন গাইডেন্স উপলব্ধ (চার্জ আলোচনাযোগ্য)

• ডকুমেন্টেশন সহায়তা: EN 10204 3.1/3.2 উপাদান শংসাপত্র, NDT রিপোর্ট, ইত্যাদি উপলব্ধ

• অভিযোগের প্রতিক্রিয়া: অভিযোগ পাওয়ার ২৪ ঘণ্টার মধ্যে প্রতিক্রিয়া, ৭২ ঘণ্টার মধ্যে সমাধানের প্রস্তাব
