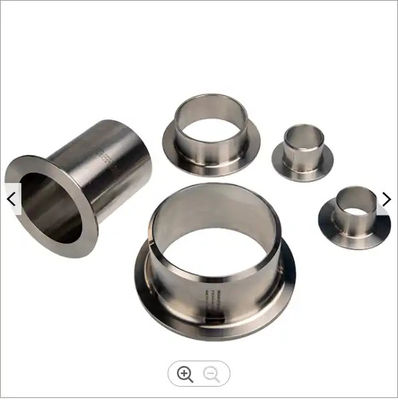

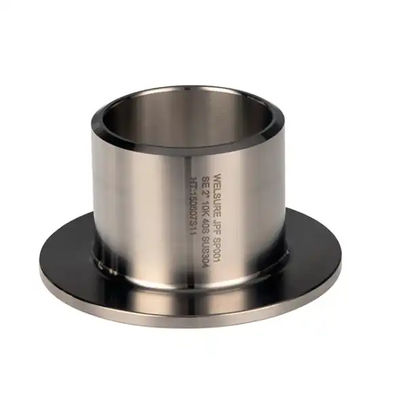

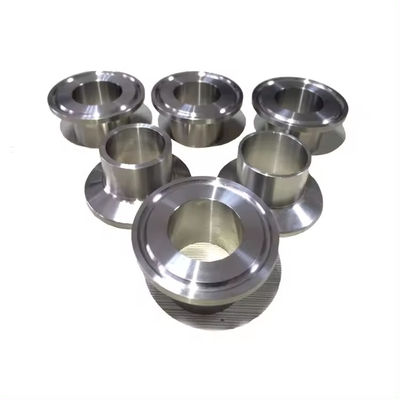

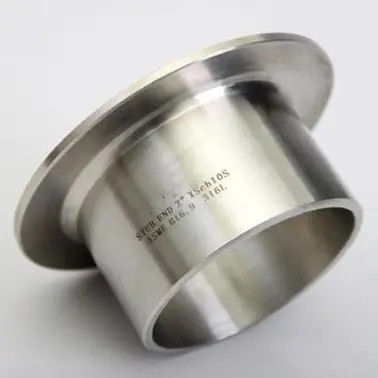

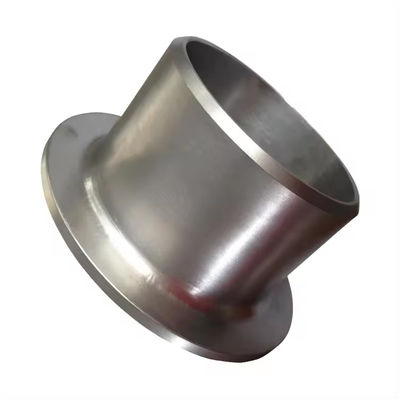

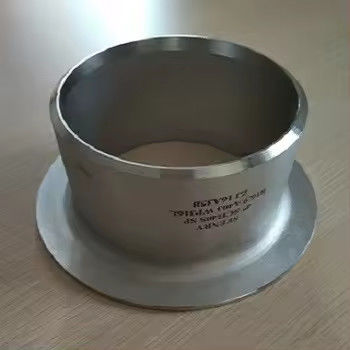

এসএস৩০৪ ল্যাপ জয়েন্ট স্টাব এন্ড, বিট ওয়েল্ড পাইপ ফিটিং ফর করোসিভ রেজিস্ট্যান্ট পাইপিং

এসএস৩০৪ ল্যাপ জয়েন্ট স্টাব এন্ড, বিট ওয়েল্ড পাইপ ফিটিং ফর করোসিভ রেজিস্ট্যান্ট পাইপিং

1পণ্যের বর্ণনা

এসএস৩০৪ ল্যাপ জয়েন্ট স্টাব এন্ড, বিট ওয়েল্ড পাইপ ফিটিং ফর করোসিভ রেজিস্ট্যান্ট পাইপিংএটি একটি উচ্চ মানের বট-সেলাইড পাইপ ফিটিং যা ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি সাধারণত ল্যাপ জয়েন্ট স্টাব শেষ হিসাবেও পরিচিত,এই ফিটিং এর একটি ফ্ল্যাশড শেষ আছে যা ফ্ল্যাঞ্জের মুখের বিরুদ্ধে বসে এবং একটি সাধারণ বেভেলড শেষ পাইপলাইনে বট ওয়েল্ডিংয়ের জন্য।প্রিমিয়াম এসএস 304 স্টেইনলেস স্টিল থেকে তৈরি, এই স্টাব শেষ উচ্চতর ক্ষয় প্রতিরোধের এবং কঠোর শিল্প অ্যাপ্লিকেশন জন্য স্থায়িত্ব প্রস্তাব।দীর্ঘ কোপারের সাথে টাইপ এ কনফিগারেশন মসৃণ প্রবাহের রূপান্তর নিশ্চিত করে এবং স্ট্যান্ডার্ড ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির সাথে সামঞ্জস্যপূর্ণ .

2. মূল বৈশিষ্ট্যাবলী

3আবেদন

এসএস৩০৪ স্টাব এন্ড একাধিক শিল্পে পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়ঃ

• তেল ও গ্যাসপাইপলাইন সংযোগ এবং শোধনাগার

• পেট্রোকেমিক্যাল ও রাসায়নিক প্রক্রিয়াকরণক্ষয়কারী মাধ্যম হ্যান্ডলিং

• খাদ্য ও পানীয়স্যানিটারি পাইপ সিস্টেম

• ওষুধপরিষ্কার এবং জীবাণুমুক্ত পরিবেশ

• জল চিকিত্সা ও এভিএসিসাধারণ শিল্প পাইপিং

• বিদ্যুৎ উৎপাদনস্টিম এবং শীতল জল সিস্টেম

4পণ্যের সুবিধা

• খরচ-কার্যকর সমাধানকেবলমাত্র স্টাবের শেষটি পাইপ খাদের সাথে মেলে; ল্যাপ জয়েন্ট ফ্ল্যাঞ্জটি কার্বন ইস্পাত হতে পারে, বিশেষত বড় ব্যাসের সিস্টেমের জন্য উপাদান ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে

• সহজ রক্ষণাবেক্ষণ¢ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জটি স্টাব শেষের উপর অবাধে স্লাইড করতে পারে এবং ওয়েডস কাটা ছাড়াই সরানো যেতে পারে, যা দ্রুত পরিদর্শন, পরিষ্কার বা সিস্টেম পরিবর্তন করার অনুমতি দেয়

• নমনীয় ইনস্টলেশন¢ ফ্ল্যাঞ্জটি স্টাব শেষের চারপাশে 360 ° ঘোরায়, বোল্ট-হোল সারিবদ্ধকরণকে সহজ করে তোলে এবং ওয়েড নেকের ফ্ল্যাঞ্জগুলির সাথে সাধারণ সারিবদ্ধকরণের সমস্যাগুলি দূর করে

• ক্ষয় প্রতিরোধীSS304 উপাদান অক্সিডেশন এবং বিভিন্ন ক্ষয়কারী মিডিয়া চমৎকার প্রতিরোধের প্রদান করে, দীর্ঘ সেবা জীবন নিশ্চিত

• মাত্রাগত নির্ভুলতাASME B16.9 অনুযায়ী কঠোর সহনশীলতার সাথে নির্মিত, স্ট্যান্ডার্ড ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির সাথে নিখুঁত সামঞ্জস্যতা নিশ্চিত করে

5পণ্যের ফাংশন

• একটি flanged সংযোগ যা পাইপ welds কাটা ছাড়া সহজ বিচ্ছিন্ন করার অনুমতি দেয় সৃষ্টি

• একটি মসৃণ, অবিচ্ছিন্ন সীল পৃষ্ঠ যে কোমর যৌথ ফ্ল্যাঞ্জ মুখ মিলে প্রদান করে

• জয়েন্ট চাপ ছাড়া তাপীয় সম্প্রসারণ এবং পাইপ আন্দোলন accommodates

• সিলের মুখের ক্ষয় প্রতিরোধের বজায় রেখে নিম্ন-গ্রেডের সমর্থন ফ্ল্যাঞ্জ ব্যবহারের অনুমতি দেয়

6ইনস্টলেশনের নির্দেশাবলী

1. ওয়েল্ডিং আগে পাইপ বা stub শেষ উপর ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ স্লাইড

2. Butt যোগ্যতাসম্পন্ন ঢালাই পদ্ধতি ব্যবহার করে পাইপলাইন থেকে stub শেষ সমতল (beveled) শেষ weld

3. নিশ্চিত করুন যে flared শেষ (lap) পাইপ টার্মিনাল সঠিকভাবে সারিবদ্ধ করা হয়

4. স্টাব শেষ উপর lap যৌথ ফ্ল্যাঞ্জ স্লাইড, এটি ফ্লেয়ার পিছনে বিরুদ্ধে বসা

5. একসঙ্গে সমন্বয় ফ্ল্যাঞ্জ bolt গর্ত সঙ্গে flange এবং bolt সারিবদ্ধ

6. গ্যাসকেট flared শেষ এবং সমন্বয় ফ্ল্যাঞ্জ মুখের মধ্যে সীল

নোটঃটাইপ এ (লং প্যাটার্ন) স্টাব শেষের জন্য, লুপের বেধ সংযোগ পাইপের নামমাত্র প্রাচীরের বেধের চেয়ে কম হবে না.

7সতর্কতা

• সঠিক ফিট জন্য পাইপ সময়সূচী stub শেষ প্রাচীর বেধ মেলে তা নিশ্চিত করুন

• স্টাব শেষ উপাদান সার্ভিস তরল এবং তাপমাত্রা সঙ্গে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন

• পাইপ সরাসরি ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ঢালাই করবেন না

• বট ওয়েল্ড সংযোগের জন্য উপযুক্ত ওয়েল্ডিং পদ্ধতি (WPS যোগ্য) ব্যবহার করুন

• উচ্চ চাপের অ্যাপ্লিকেশনের জন্য, চাপের রেটিং সিস্টেমের প্রয়োজনীয়তার সাথে মেলে তা নিশ্চিত করুন

• সঠিকভাবে সিলিং নিশ্চিত করার জন্য ইনস্টলেশনের আগে স্ক্র্যাচ বা ক্ষতির জন্য lapface পরিদর্শন

8. শিপিং & ডেলিভারি

9অর্থ প্রদানের শর্তাবলী

10প্যাকেজিং

স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং:

• প্রতিটি স্টপ শেষ পৃথকভাবে অ্যান্টি-রস্ট তেল লেপ দিয়ে আবৃত

• আর্দ্রতা প্রতিরোধের জন্য নাইলন ব্যাগ বা প্লাস্টিকের প্যাকেজে প্যাক করা

• সামুদ্রিক পরিবহনের জন্য কাঠের বাক্সে বা প্যালেটে সুরক্ষিত

• কাস্টম প্যাকেজিং অনুরোধে উপলব্ধ

11. রিটার্ন, এক্সচেঞ্জ এবং বিক্রয়োত্তর সেবা

• গুণমানের গ্যারান্টি✅ 100% চালানের আগে পরিদর্শন; সমস্ত পণ্য ASME B16.9 মান মেনে চলে

• রিটার্ন নীতিউৎপাদন ত্রুটির জন্য ৩০ দিনের মধ্যে রিটার্ন গ্রহণ (পরীক্ষা সাপেক্ষে)

• বিনিময়৩য় পক্ষের পরিদর্শনের মাধ্যমে নিশ্চিত হওয়া যে কোন অনুপযুক্ত পণ্যের জন্য বিনামূল্যে প্রতিস্থাপন

• নমুনা নীতিবিনামূল্যে নমুনা পাওয়া যায়; ক্রেতা মালবাহী খরচ বহন করে

• প্রযুক্তিগত সহায়তাসমস্ত প্রযুক্তিগত প্রশ্নের জন্য 24 ঘন্টা প্রতিক্রিয়া

• কাস্টম অর্ডার✅ কাস্টমাইজড আকার, উপকরণ এবং ফিনিস অনুরোধে উপলব্ধ
