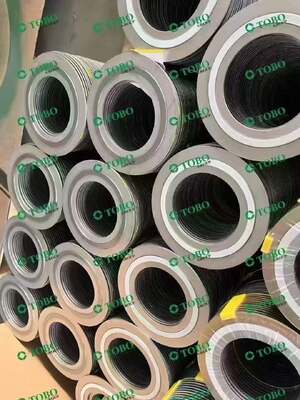

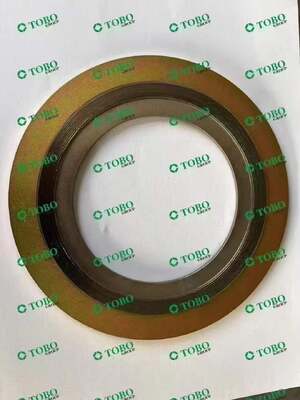

ASME B16.20 SS316 স্পাইরাল ওয়াউন্ড মেটাল গ্যাসকেট, উত্থাপিত মুখের ফ্ল্যাঞ্জের জন্য উচ্চ চাপের গ্রাফাইট সিল রিং
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | কপার নিকেল ফ্ল্যাঞ্জ |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | ASME B16.20 SS316 স্পাইরাল ওয়াউন্ড মেটাল গ্যাসকেট, উত্থাপিত মুখের ফ্ল্যাঞ্জের জন্য উচ্চ চাপের গ্রাফ | উপাদান | SS316 (স্টেইনলেস স্টিল 316)/ নমনীয় গ্রাফাইট/SS316 |
|---|---|---|---|
| স্ট্যান্ডার্ড | ASME B16.20 | প্রক্রিয়া | সর্পিল ক্ষত |
| সংযোগের ধরন | চক্রের উন্নত পার্শ্ব সংযোগ | ফেস টাইপ | উত্থিত মুখ (RF), সমতল মুখ (FF), জিহ্বা এবং খাঁজ, পুরুষ এবং মহিলা ফ্ল্যাঞ্জের জন্য উপযুক্ত |
| আকার পরিসীমা | ASME B16.20 অনুসারে কাস্টমাইজ করা হয়েছে (NPS 1/2" থেকে 24" এবং তার উপরে) | আবেদন | পেট্রোকেমিক্যাল, তেল ও গ্যাস, পাওয়ার জেনারেশন, রিফাইনারি, পাইপলাইন, হিট এক্সচেঞ্জার, ভালভ সিলিং |
| সারফেস ফিনিশ | আদর্শ সহনশীলতা অনুযায়ী; কোন ফাটল বা ভাঁজ সঙ্গে মসৃণ বায়ু | মূল বৈশিষ্ট্য | চরম তাপমাত্রা (-196°C থেকে 550°C) এবং উচ্চ চাপের অধীনে স্থিতিশীল সীল |
পণ্যের বর্ণনা
ASME B16.20 SS316 স্পাইরাল উন্ড মেটাল গ্যাসকেট, রাইজড ফেস ফ্ল্যাঞ্জের জন্য উচ্চ চাপ গ্রাফাইট সিল রিং
১. পণ্যের বিবরণ
উচ্চ চাপ SS316 স্পাইরাল উন্ড গ্রাফাইট গ্যাসকেট ASME B16.20, ফ্ল্যাঞ্জের জন্য মেটালিক সিল রিংউচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পরিবেশে গুরুত্বপূর্ণ ফ্ল্যাঞ্জ সংযোগের জন্য তৈরি একটি প্রিমিয়াম মেটালিক সিলিং সমাধান। এই গ্যাসকেটে একটি নির্ভুলভাবে পাকানো V-আকৃতির ধাতব স্ট্রিপ (SS316) নমনীয় গ্রাফাইট ফিলার সহ যুক্ত করা হয়েছে, যা একটি অভ্যন্তরীণ SS316 রিং দ্বারা শক্তিশালী করা হয়েছে যা ব্যতিক্রমী ব্লোআউট প্রতিরোধ এবং সংকোচন নিয়ন্ত্রণ প্রদান করে। ASME B16.20 মান অনুযায়ী কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে, এই স্পাইরাল উন্ড গ্যাসকেট পেট্রোকেমিক্যাল প্ল্যান্ট থেকে বিদ্যুৎ উৎপাদন কেন্দ্র পর্যন্ত বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য, দীর্ঘস্থায়ী সিলিং কর্মক্ষমতা প্রদান করে।
২. মূল প্রযুক্তিগত প্যারামিটার
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| স্ট্যান্ডার্ড | ASME B16.20 |
| ধাতব উইন্ডিং উপাদান | SS316 স্টেইনলেস স্টিল |
| ফিলার উপাদান | নমনীয় গ্রাফাইট |
| অভ্যন্তরীণ রিং উপাদান | SS316 স্টেইনলেস স্টিল |
| তাপমাত্রা পরিসীমা | -১৯৬°C থেকে +৫৫০°C |
| চাপ শ্রেণী | ক্লাস ২৫০০ পর্যন্ত |
| আকারের পরিসীমা | NPS ১/২" থেকে ২৪" (কাস্টম আকার উপলব্ধ) |
| ফ্ল্যাঞ্জ ফেস প্রকার | RF, FF, TG, MF (রাইজড ফেস, ফ্ল্যাট ফেস, টাং ও গ্রুভ, মেল ও ফিমেল) |
| ঘনত্ব | ১.৬ - ১.৮ গ্রাম/সেমি³ |
| সংকোচন হার | ২৫% - ৩৫% |
| রিবাউন্ড হার | ≥ ১৫% |
| বেধ সহনশীলতা | ±০.২মিমি |
৩. অ্যাপ্লিকেশন
এই স্পাইরাল উন্ড মেটাল গ্যাসকেট নিম্নলিখিত শিল্পগুলিতে ফ্ল্যাঞ্জ সংযোগে ব্যাপকভাবে ব্যবহৃত হয়:
-
তেল ও গ্যাস অনুসন্ধান, পরিশোধন এবং পরিবহন
-
পেট্রোকেমিক্যাল এবং রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
-
বিদ্যুৎ উৎপাদন (তাপীয়, পারমাণবিক এবং নবায়নযোগ্য শক্তি)
-
হিট এক্সচেঞ্জার, বয়লার এবং চাপবাহী পাত্র
-
ভালভ, পাম্প এবং পাইপলাইন সিলিং
-
ফার্মাসিউটিক্যাল এবং খাদ্য প্রক্রিয়াকরণ (যেখানে SS316 সামঞ্জস্যতা প্রয়োজন)
-
সামুদ্রিক এবং অফশোর প্ল্যাটফর্ম সরঞ্জাম
৪. পণ্যের সুবিধা
-
চমৎকার উচ্চ-তাপমাত্রা কর্মক্ষমতা: -১৯৬°C থেকে ৫৫০°C পর্যন্ত চরম তাপমাত্রা সহ্য করে, কোনও অবনতি ছাড়াই, যা এটিকে ক্রায়োজেনিক এবং উচ্চ-তাপের অ্যাপ্লিকেশন উভয়ের জন্য উপযুক্ত করে তোলে।
-
চমৎকার চাপ সহনশীলতা: ক্লাস ২৫০০ পর্যন্ত নির্ভরযোগ্য সিলিং, সবচেয়ে চাহিদাপূর্ণ উচ্চ-চাপের পরিস্থিতিতে লিক-মুক্ত অপারেশন নিশ্চিত করে।
-
অসাধারণ স্থিতিস্থাপকতা এবং নমনীয়তা: স্পাইরাল উন্ড ডিজাইন তাপীয় চক্র, চাপ পরিবর্তন, পাইপ আন্দোলন এবং কম্পনের অধীনে ব্যতিক্রমী পুনরুদ্ধার এবং অভিযোজনযোগ্যতা প্রদান করে, দীর্ঘ পরিষেবা জীবন ধরে একটি টাইট সিল বজায় রাখে।
-
অ্যান্টি-ব্লোআউট সুরক্ষা: অন্তর্নির্মিত SS316 অভ্যন্তরীণ রিং গ্যাসকেট এক্সট্রুশন এবং ক্ষয় প্রতিরোধ করে, অতিরিক্ত টাইট করা প্রতিরোধ করার জন্য সংকোচন নিয়ন্ত্রণ করে এবং উচ্চ-অখণ্ডতা সিলিংয়ের জন্য কাঠামোগত অখণ্ডতা যোগ করে।
-
ক্ষয় প্রতিরোধ ক্ষমতা: SS316 উপাদান পিটিং, ক্রেভিস ক্ষয় এবং ক্লোরাইড আক্রমণের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে, আক্রমণাত্মক রাসায়নিক পরিবেশে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।
-
স্ট্যান্ডার্ড সম্মতি: ASME B16.20 অনুযায়ী সম্পূর্ণরূপে তৈরি এবং পরীক্ষিত, মাত্রিক নির্ভুলতা, উপাদান ট্রেসেবিলিটি এবং সমস্ত স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সাথে বিনিময়যোগ্যতা নিশ্চিত করে।
৫. পণ্যের কার্যকারিতা
-
বল্টেড জয়েন্ট সংকোচনের অধীনে দুটি ফ্ল্যাঞ্জ ফেসের মধ্যে একটি ইতিবাচক, লিক-টাইট সিল তৈরি করে
-
ফ্ল্যাঞ্জ পৃষ্ঠের অনিয়ম, ছোট মিসলাইনমেন্ট এবং তাপীয় প্রসারণের পার্থক্য পূরণ করে
-
বিপজ্জনক, ক্ষয়কারী বা উচ্চ-মূল্যের তরল এবং গ্যাসের মুক্তি প্রতিরোধ করে
-
প্রয়োজনে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে
-
ফ্ল্যাঞ্জ জয়েন্টগুলির সহজ সমাবেশ, বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ সক্ষম করে
-
অভ্যন্তরীণ রিং একটি সংকোচন সীমা হিসাবে কাজ করে গ্যাসকেট চূর্ণ হওয়া প্রতিরোধ করতে এবং পরিষেবা জীবন দীর্ঘায়িত করতে
৬. ব্যবহারের নির্দেশাবলী
-
ফ্ল্যাঞ্জ ফেস পরিদর্শন করুন: ফ্ল্যাঞ্জ পৃষ্ঠগুলি পরিষ্কার, মসৃণ এবং স্ক্র্যাচ, মরিচা বা ধ্বংসাবশেষ মুক্ত কিনা তা নিশ্চিত করুন। সিলিংকে প্রভাবিত করতে পারে এমন কোনও ক্ষতির জন্য পরিদর্শন করুন।
-
সঠিক আকার নির্বাচন করুন: গ্যাসকেট মাত্রা ফ্ল্যাঞ্জ রেটিং, আকার এবং ফেস টাইপের সাথে মেলে কিনা তা যাচাই করুন।
-
গ্যাসকেট স্থাপন করুন: ফ্ল্যাঞ্জ ফেসগুলির মধ্যে গ্যাসকেটটি কেন্দ্র করুন, নিশ্চিত করুন যে অভ্যন্তরীণ রিংটি ফ্ল্যাঞ্জ বোরের সাথে সঠিকভাবে সারিবদ্ধ হয়েছে।
-
বোল্টগুলি সমানভাবে টাইট করুন: স্টাড বোল্ট এবং বাদামগুলিতে লুব্রিকেন্ট প্রয়োগ করুন। অভিন্ন সংকোচন নিশ্চিত করার জন্য কমপক্ষে তিনটি ক্রমবর্ধমান ধাপে (সাধারণত লক্ষ্য টর্কের ৩০%, ৬০% এবং ১০০%) একটি তারকা প্যাটার্নে টাইট করুন।
-
সঠিক সংকোচন অর্জন করুন: সর্বোত্তম সিলিং কর্মক্ষমতা নিশ্চিত করার জন্য প্রস্তাবিত সংকোচন হার ২৫%-৩৫% বজায় রাখুন।
-
চূড়ান্ত টর্ক পরীক্ষা: অপারেটিং তাপমাত্রা এবং চাপে পৌঁছানোর পরে, প্ল্যান্ট পদ্ধতি দ্বারা প্রয়োজন হলে বোল্টগুলি পুনরায় টর্ক করুন।
৭. সতর্কতা
-
প্রস্তাবিত বোল্ট টর্ক অতিক্রম করবেন না, কারণ অতিরিক্ত সংকোচন উইন্ডিংকে ক্ষতিগ্রস্ত করতে পারে এবং রিবাউন্ড কর্মক্ষমতা হ্রাস করতে পারে।
-
রাসায়নিক আক্রমণ এড়াতে গ্যাসকেটটি পরিষেবা মাধ্যমের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন (রাসায়নিক সামঞ্জস্যতা চার্ট দেখুন)।
-
অপসারণ করা গ্যাসকেটগুলি পুনরায় ব্যবহার করবেন না; একবার সংকুচিত হলে, গ্যাসকেটটি সম্পূর্ণরূপে পুনরুদ্ধার নাও হতে পারে এবং সিলের অখণ্ডতাকে আপোস করতে পারে।
-
একটি শুষ্ক, শীতল এবং পরিষ্কার পরিবেশে সংরক্ষণ করুন, সরাসরি সূর্যালোক, তেল এবং রাসায়নিক থেকে দূরে রাখুন।
-
ইনস্টলেশনের আগে উইন্ডিং রিংগুলি বাঁকানো বা ডেন্ট করা এড়াতে সাবধানে হ্যান্ডেল করুন।
-
বিপজ্জনক বা উচ্চ-ঝুঁকিপূর্ণ অ্যাপ্লিকেশনগুলির জন্য, সর্বদা সাইট-নির্দিষ্ট সুরক্ষা এবং ইনস্টলেশন পদ্ধতি অনুসরণ করুন।
৮. শিপিং তথ্য
-
লিড টাইম: অর্ডার নিশ্চিতকরণের পরে ১৫-৩০ কার্যদিবস, অর্ডারের পরিমাণ এবং আকারের জটিলতার উপর নির্ভর করে।
-
শিপিং পদ্ধতি: গ্রাহকের প্রয়োজন অনুযায়ী সমুদ্র, বায়ু বা এক্সপ্রেস (DHL, FedEx, UPS) দ্বারা।
-
ট্র্যাকিং: প্রেরণের ২৪ ঘন্টার মধ্যে চালানের ট্র্যাকিং তথ্য সরবরাহ করা হবে।
-
ডেলিভারি দায়িত্ব: সমস্ত ডেলিভারি অর্ডারের সময় সম্মত শিপিং শর্তাবলী (EXW, FOB, CIF, ইত্যাদি) সাপেক্ষে।
৯. পেমেন্ট শর্তাবলী
| পেমেন্ট পদ্ধতি | বিস্তারিত |
|---|---|
| T/T (টেলিগ্রাফিক ট্রান্সফার) | অগ্রিম ৩০% জমা, চালানের আগে বা B/L এর কপির বিপরীতে ৭০% ব্যালেন্স |
| ওয়েস্টার্ন ইউনিয়ন | ছোট পরিমাণ এবং নমুনা অর্ডারের জন্য উপলব্ধ |
| অন্যান্য বিকল্প | আলোচনার ভিত্তিতে বড় চুক্তির জন্য Sight L/C উপলব্ধ |
-
ন্যূনতম অর্ডারের পরিমাণ (MOQ): ১ পিসি (নমুনা এবং ছোট অর্ডার স্বাগত)
-
মূল্য: পরিমাণ, আকার এবং স্পেসিফিকেশনের উপর ভিত্তি করে আলোচনা সাপেক্ষ
১০. প্যাকেজিং
ট্রানজিটের সময় পণ্যের অখণ্ডতা নিশ্চিত করার জন্য স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং ব্যবহার করা হয়:
-
প্রতিটি গ্যাসকেট স্ক্র্যাচ এবং ক্ষয় রোধ করার জন্য প্রতিরক্ষামূলক ফিল্ম বা মরিচা-প্রতিরোধী কাগজ দিয়ে আলাদাভাবে মোড়ানো হয়।
-
একাধিক গ্যাসকেট অভ্যন্তরীণ ফোম বা মৌচাক কাগজের সুরক্ষা সহ শক্তিশালী কার্টনে রাখা হয়।
-
বড় পরিমাণের অর্ডারের জন্য, কার্টনগুলি শক্ত কাঠের প্যালেট বা কেসে প্যাক করা হয়, যা স্ট্র্যাপিং ব্যান্ড এবং সঙ্কুচিত মোড়ক দিয়ে সুরক্ষিত থাকে।
-
সমস্ত প্যাকেজ পণ্যের কোড, আকার, পরিমাণ এবং হ্যান্ডলিং নির্দেশাবলী সহ স্পষ্টভাবে লেবেলযুক্ত।
-
অনুরোধে কাস্টম প্যাকেজিং বা ব্র্যান্ডেড লেবেলিং উপলব্ধ।
১১. ফেরত, প্রতিস্থাপন ও বিক্রয়োত্তর নীতি
-
গুণমানের নিশ্চয়তা: সমস্ত পণ্য ASME B16.20 মান অনুযায়ী তৈরি এবং পরিদর্শন করা হয়। অনুরোধে একটি মেটেরিয়াল টেস্ট সার্টিফিকেট (MTC) এবং পরিদর্শন প্রতিবেদন উপলব্ধ।
-
ফেরতের শর্তাবলী: পণ্যটি সম্মত স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ না হলে বা উত্পাদন ত্রুটি থাকলে প্রাপ্তির ১৪ দিনের মধ্যে ফেরত গ্রহণ করা হয়। পণ্যগুলি অবশ্যই আসল, অব্যবহৃত অবস্থায় এবং প্যাকেজিংয়ে থাকতে হবে।
-
প্রতিস্থাপন নীতি: উত্পাদন সংক্রান্ত ত্রুটির কারণে কোনও পণ্য ত্রুটিপূর্ণ বলে নিশ্চিত হলে, আমরা সরবরাহের ৩০ দিনের মধ্যে এটি বিনামূল্যে প্রতিস্থাপন করব। প্রতিস্থাপনের জন্য শিপিং খরচ বিক্রেতা বহন করবে।
-
অ-গুণমানের ফেরত: অর্ডার ত্রুটি বা মন পরিবর্তনের কারণে ফেরত ৭ দিনের মধ্যে গ্রহণ করা হয়, তবে শিপিং এবং হ্যান্ডলিং ফি কেটে নেওয়া হবে এবং ২০% পুনঃস্টকিং ফি প্রযোজ্য হতে পারে।
-
বিক্রয়োত্তর সহায়তা: আমাদের প্রযুক্তিগত দল ইনস্টলেশন, সামঞ্জস্যতা এবং অ্যাপ্লিকেশন চ্যালেঞ্জগুলির উপর আজীবন পরামর্শ প্রদান করে। দ্রুত সহায়তার জন্য অনুগ্রহ করে ইমেল বা ফোনের মাধ্যমে আমাদের গ্রাহক পরিষেবার সাথে যোগাযোগ করুন।
-
বিরোধ নিষ্পত্তি: প্রয়োজনে তৃতীয় পক্ষের পরিদর্শন দ্বারা একটি স্বাধীন কর্তৃপক্ষ (যেমন, SGS, BV) এর মাধ্যমে যে কোনও গুণমানের বিরোধ নিষ্পত্তি করা হবে। নিষ্পত্তি পরিদর্শনের ফলাফলের উপর ভিত্তি করে হবে।
FQA
১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
২. আপনার ডেলিভারির সময় কত?
সাধারণত এটি ৫-১০ দিন যদি পণ্যগুলি স্টকে থাকে। অথবা এটি ১৫-২০ দিন যদি পণ্যগুলি স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
৩. আপনি কি নমুনা সরবরাহ করেন?
এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা নমুনাটি বিনামূল্যে দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
৪. আপনার পেমেন্টের শর্তাবলী কি?
পেমেন্ট=১০০০ মার্কিন ডলার, ৫০% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
