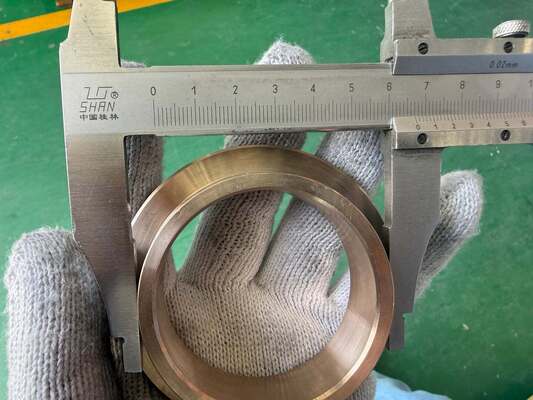

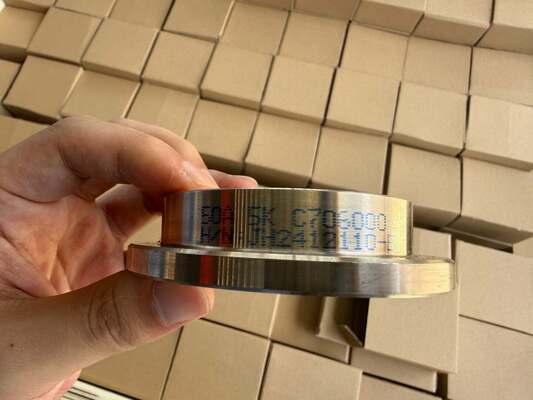

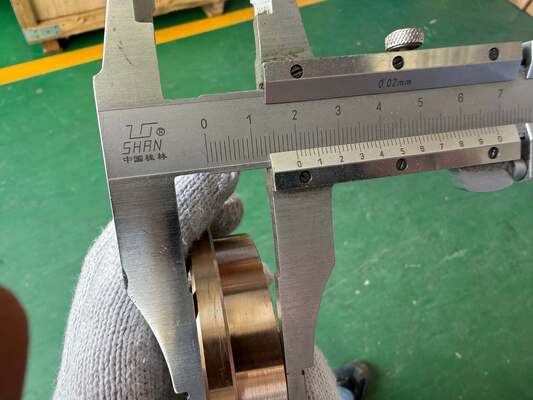

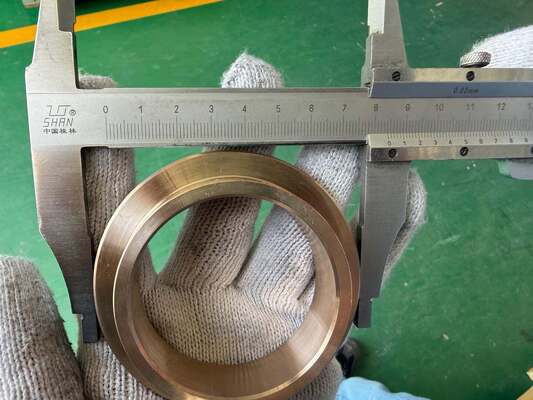

ডুপ্লেক্স স্টেইনলেস স্টীল স্টাব এন্ড ফিটিং ASME B16.9 উচ্চ শক্তি দ্রুত ইনস্টলেশন বাট ওয়েল্ড পাইপ সংযোগকারী
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | স্টাব এন্ড ফিটিং |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | ডুপ্লেক্স স্টেইনলেস স্টীল স্টাব এন্ড ফিটিং ASME B16.9 উচ্চ শক্তি দ্রুত ইনস্টলেশন বাট ওয়েল্ড পাইপ সং | তাপমাত্রা পরিসীমা | -20°C থেকে 220°C |
|---|---|---|---|
| সামঞ্জস্য | স্টেইনলেস স্টিল পাইপের সাথে সামঞ্জস্যপূর্ণ | উত্পাদন প্রক্রিয়া | ফরজিং এবং মেশিনিং |
| মান | এএসএমই বি১৬।9, এমএসএস-এসপি-৪৩ | সাইজরেঞ্জ | 1/2 ইঞ্চি থেকে 48 ইঞ্চি |
| রঙ | ধাতব (প্রাকৃতিক ফিনিস) | তাপমাত্রা পরিসীমা | -29°C থেকে 425°C (-20°F থেকে 797°F) |
| বিশেষভাবে তুলে ধরা | ডুপ্লেক্স স্টেইনলেস স্টীল স্টাব শেষ ফিটিং,উচ্চ-শক্তির বট ওয়েল্ড পাইপ সংযোগকারী,ASME B16.9 স্টাব শেষ ফিটিং |
||
পণ্যের বর্ণনা
ডুপ্লেক্স স্টেইনলেস স্টীল স্টাব শেষ ফিটিং ASME B16.9 উচ্চ শক্তি দ্রুত ইনস্টলেশন Butt ওয়েল্ড পাইপ সংযোগকারী
1পণ্যের বর্ণনা
স্টাব এন্ড ফিটিং, যা ল্যাপ জয়েন্ট স্টাব এন্ড বা ব্যাকিং ফ্ল্যাঞ্জ অ্যাডাপ্টার নামেও পরিচিত,হ'ল সুনির্দিষ্ট প্রকৌশলযুক্ত বুট-সেল্ড পাইপ উপাদান যা একটি ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ সমাবেশের জন্য সিলিং ভিত্তি হিসাবে কাজ করে. প্রচলিত ওয়েল্ড নেক ফ্ল্যাঞ্জের বিপরীতে, স্টাব শেষটি একটি সম্পূর্ণ অনুপ্রবেশের বট ওয়েল্ডের মাধ্যমে পাইপলাইনে স্থায়ীভাবে সংযুক্ত একমাত্র অংশ।সহচর কোমর জয়েন্ট ফ্ল্যাঞ্জ যান্ত্রিকভাবে stub শেষ ¢ এর সিলিন্ডারিক হাব উপর স্লিপ করা হয় এবং flared ঠোঁট বিরুদ্ধে restsএই কাঠামোগত বিচ্ছিন্নতা হাব এবং ফ্ল্যাঞ্জের মধ্যে স্বাধীন রেডিয়াল ঘূর্ণনকে অনুমতি দেয়,যা মৌলিকভাবে পরিবর্তন করে কিভাবে জয়েন্ট বোল্ট সারিবদ্ধতা এবং তাপীয় সম্প্রসারণ চাপ হ্যান্ডেল.
উত্পাদন কঠোরভাবে ASME B16.9 এবং MSS SP-43 এর মাত্রা এবং অসহিষ্ণুতা প্রয়োজনীয়তা মেনে চলে। তিনটি স্বীকৃত কনফিগারেশন √ টাইপ এ (সম্পূর্ণ দেয়াল, দীর্ঘ হাব,উচ্চ চাপ এবং সমালোচনামূলক পরিষেবার জন্য সাধারণ), টাইপ বি (কম দেয়াল, সংক্ষিপ্ত হাব, খরচ অপ্টিমাইজেশান জন্য জারা-প্রতিরোধী খাদ সিস্টেমের মধ্যে সাধারণ), এবং টাইপ সি (হালকা দেয়াল, সবচেয়ে সংক্ষিপ্ত হাব,প্রধানত নিম্নচাপের অ-বিপজ্জনক পরিষেবার জন্য) ০ ইঞ্জিনিয়ারদের বিভিন্ন পাইপিং শ্রেণীর মধ্যে পারফরম্যান্সের সাথে বাজেটের ভারসাম্য বজায় রাখার জন্য শ্রেণিবদ্ধ বিকল্প সরবরাহ করুন.
2পণ্যের প্রয়োগ
স্টাব এন্ড ফিটিংগুলির ব্যবহারিক প্রয়োগটি অনশোর এবং অফশোর অবকাঠামো উভয় ক্ষেত্রেই বিস্তৃত, বিশেষত নিম্নলিখিতগুলিতে ঘন ঘনঃ
-
আপস্ট্রিম তেল ও গ্যাস∙ কূপের প্রধান প্রবাহ লাইন, বিভিন্ন পাইপিং এবং সংগ্রহ স্টেশন যেখানে কূপের হস্তক্ষেপ বা পিগিং অপারেশনগুলির জন্য ঘন ঘন বিচ্ছিন্ন করার প্রয়োজন হয়।
-
মাঝারি প্রবাহের ট্রান্সমিশন∙ কম্প্রেসার স্টেশন পাইপিং এবং মিটারিং স্কিড যা উচ্চ কম্পন পরিবেশে সুনির্দিষ্ট বোল্ট সারিবদ্ধতা প্রয়োজন।
-
ডাউনস্ট্রিম রিফাইনিং👉 বিলম্বিত কোকার ইউনিট, এফসিসিইউ (ফ্লুয়েড ক্যাটালাইটিক ক্র্যাকিং ইউনিট) স্লারি লাইন এবং তাপ এক্সচেঞ্জার বান্ডিল যেখানে এক্সচেঞ্জার টিউব বান্ডিলগুলি নিয়মিত পরিষ্কারের জন্য টানা হয়।
-
এয়ারস্পেস গ্রাউন্ড সাপোর্ট- ক্রিওজেনিক ফ্লুইড ট্রান্সফার সিস্টেম (এলএনজি, তরল নাইট্রোজেন) যেখানে ধাতব সিলিং পৃষ্ঠগুলি বিকৃতি মুক্ত থাকতে হবে।
-
রাসায়নিক ট্যাঙ্ক ফার্ম✅ লোডিং/আউটলোডিং আর্ম সংযোগগুলি যা বারবার যান্ত্রিক নমন এবং ঘূর্ণন ভুল সমন্বয় ঘটে।
-
ড্যাসলিনেশন প্ল্যান্টউচ্চ চাপের রিভার্স অস্মোসিস (আরও) ফিড লাইনগুলি সমুদ্রের জলের ক্ষয়ক্ষতির শিকার।
-
পলস ও কাগজ👉 ডাইজেস্টার এবং ব্লিচিং রাসায়নিক লাইনগুলির জন্য রুটিন রক্ষণাবেক্ষণের প্রয়োজন হয়।
এছাড়াও, এগুলি হ'লঅস্থায়ী বা মডুলার নির্মাণ(উদাহরণস্বরূপ, স্কিড-মাউন্ট করা সরঞ্জামগুলির জন্য প্রিফ্যাব্রিকেটেড পাইপ স্পুলস), কারণ ঘোরানো ফ্ল্যাঞ্জটি সাইটে চূড়ান্ত সমাবেশকে ব্যাপকভাবে সহজ করে তোলে, জমে থাকা উত্পাদন সহনশীলতার ক্ষতিপূরণ দেয়।
3পণ্যের সুবিধা
-
উপাদান অপ্টিমাইজেশান ইঞ্জিনিয়ারিং✅ ক্ষয়কারী মাধ্যমের জন্য উচ্চ নিকেল খাদ (হ্যাস্টেললোই, ইনকনেল) বা টাইটানিয়াম নির্দিষ্ট করার সময় খরচ পার্থক্যটি গুরুত্বপূর্ণ হয়ে ওঠে।প্রিমিয়াম উপাদানটি কেবল স্টুপের শেষের দিকে সীমাবদ্ধ করে (সাধারণত ফ্ল্যাঞ্জ সমাবেশের মোট ওজনের 15~25%), যখন ঘোরানো ফ্ল্যাঞ্জের জন্য কম খাদ বা কার্বন ইস্পাত ব্যবহার করা হয়, তখন ভিজা পৃষ্ঠের পারফরম্যান্সকে উত্সর্গ না করে যৌথ প্রতি মোট ধাতুবিদ্যার ব্যয় 40~60% হ্রাস করা যায়।
-
সোল্ডার অখণ্ডতা রক্ষা√ যেহেতু ল্যাপ জয়েন্ট ফ্ল্যাঞ্জটি কখনই ওয়েল্ড বা তাপ দ্বারা প্রভাবিত হয় না, তাই মূল পাইপ ওয়েল্ড সিউম একমাত্র ওয়েল্ড যাচাইয়ের বিষয়।যদি পাইপ উপাদান জন্য প্রয়োজন হয়, সরলীকৃত হয় কারণ ফ্ল্যাঞ্জটি একই সাথে চাপ-মুক্তির প্রয়োজন হয় না। এটি ওয়েল্ডিং তাপ ইনপুটের কারণে ফ্ল্যাঞ্জের বিকৃতির ঝুঁকিও দূর করে।
-
জ্যাকেট এবং সিলিংয়ের দীর্ঘায়ু√ স্টাবের শেষের উজ্জ্বল ঠোঁটটি বোল্ট-হোলের বিচ্ছিন্নতা থেকে মুক্ত একটি অবিচ্ছিন্ন, অবিচ্ছিন্ন বসার পৃষ্ঠ সরবরাহ করে। এই অভিন্ন সংকোচনের অঞ্চলটি আরও ধারাবাহিক গ্যাসলেট স্ট্রেস বিতরণ নিশ্চিত করে।ফ্ল্যাঞ্জের ব্যবহারের সময় ফ্ল্যাঙ্গি এমিশন এবং ফুটোর হার উল্লেখযোগ্যভাবে হ্রাস করা.
-
সময় সাশ্রয়ী টার্নআউন্ডকারখানার বন্ধের সময়, রক্ষণাবেক্ষণ কর্মীরা জয়েন্টটি আনবোল্ট করতে পারে, পাইপের শেষ থেকে ফ্ল্যাঞ্জটি স্লাইড করতে পারে এবং পাইপটি কাটা বা পুনরায় ঝালাই না করেই স্টাব শেষের সিলিং মুখটি পরীক্ষা করতে বা প্রতিস্থাপন করতে পারে।এটি প্রচলিত ঝালাই ফ্ল্যাঞ্জ প্রতিস্থাপন তুলনায় 30~50% দ্বারা রক্ষণাবেক্ষণ উইন্ডো সময়কাল সংকুচিত করতে পারেন.
-
কম্পন এবং ক্লান্তি প্রতিরোধের√ অ-অভিন্ন ফ্ল্যাঞ্জের নকশাটি চক্রীয় লোডের অধীনে ফ্ল্যাঞ্জ এবং স্টাব শেষের মধ্যে সামান্য মাইক্রো-আন্দোলনের অনুমতি দেয় (তাপ প্রসারণ, চাপের উত্থান, যান্ত্রিক কম্পন) ।এই আপেক্ষিক গতি চাপ ঘনত্ব শোষণ অন্যথায় একটি শক্ত ঢালাই ঘাড় ফ্ল্যাঞ্জ সরাসরি প্রেরণ করা হবে যে, যার ফলে যৌথ সংযোগের সামগ্রিক ক্লান্তি জীবন উন্নত হয়।
4.মূল বৈশিষ্ট্যাবলী
| প্যারামিটার বিভাগ | বিস্তারিত প্রযুক্তিগত মান |
| আকার অফার | NPS 3⁄4′′ থেকে 60′′ পর্যন্ত (DN20DN1500); বিশেষ ব্যাসার্ধ ছালাই/গোল্ডিংয়ের মাধ্যমে উপলব্ধ |
| চাপ-তাপমাত্রা রেটিং | ASME B16.5 ক্লাস 150, 300, 600, 900, 1500, 2500; ASME B31.3 এবং B31.1 ডিজাইন কোডগুলির সাথে সামঞ্জস্যপূর্ণ |
| হাব কনফিগারেশন | প্রকার A (দীর্ঘ নিদর্শন, ASME B16.9 অনুসারে); প্রকার B & C (সংক্ষিপ্ত নিদর্শন, MSS SP-43 অনুসারে) |
| সহনশীলতা (OD & দৈর্ঘ্য) | বাইরের ব্যাসার্ধঃ NPS ≤ 10 "এর জন্য ±1.6 মিমি, বৃহত্তর জন্য ±3.2 মিমি; হাবের দৈর্ঘ্যঃ ±3 মিমি; ঠোঁটের বেধঃ ±0.8 মিমি |
| প্রাচীর সময়সূচী সামঞ্জস্য | STD, XS, XXS, Sch 5S, 10S, 20, 30, 40, 60, 80, 100, 120, 140, 160 |
| ওয়েল্ড শেষ প্রস্তুতি | বেভেল কোণঃ ৩৭.৫° ± ২.৫°; শিকড়ের মুখঃ ১.৬ মিমি ± ০.৮ মিমি; খাঁজ আই.ডি. ১.৫ মিমি মধ্যে পাইপ আই.ডি. |
| পৃষ্ঠের সমাপ্তি (সিলেটিং ফেস) | Serrated concentric or spiral finish; Ra 3.2 ¢ 6.3 μm (125 ¢ 250 AARH) স্ট্যান্ডার্ড; RTJ grooves এর জন্য 1.6 ¢ (63 AARH) |
| পদার্থের ট্রেসাবিলিটি | সম্পূর্ণ এমটিআর (মিল টেস্ট রিপোর্ট) EN 10204 3.1 বা 3 অনুযায়ী।2; পজিটিভ মেশিন আইডেন্টিফিকেশন (পিএমআই) 100% অনুরোধে |
| অ-ধ্বংসাত্মক পরীক্ষা | এএসএমই বি১৬ অনুযায়ী ১০০% ভিজ্যুয়াল (ভিটি)9; বৈকল্পিক RT/UT weld-end solidity জন্য; DPT/MPI ঠোঁটের পৃষ্ঠের ফাটল সনাক্তকরণের জন্য |
| হাইড্রোস্ট্যাটিক প্রমাণ | পরিবেষ্টিত তাপমাত্রায় ১.৫x নামমাত্র চাপে পরীক্ষা করা হয়েছে, কমপক্ষে ১০ মিনিট ধরে রাখা হয়েছে, শূন্য দৃশ্যমান ফুটো |
| মার্কিং এবং প্যাকেজিং | স্থায়ী স্টেনসিল (আকার, শ্রেণী, সময়সূচী, তাপ সংখ্যা, নির্মাতার লোগো); রপ্তানির জন্য প্রান্ত সুরক্ষা সহ কাঠের বাক্স |
| মানদণ্ডের সম্মতি | এএসএমই বি১৬।9, এমএসএস এসপি-৪৩, এমএসএস এসপি-৭৯, EN ১০৯২-১ (পিএন-রেটযুক্ত সমতুল্য), আইএসও ১৫৫৯০-১ |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি ট্রেডিং কোম্পানি নাকি ফ্যাক্টরি?
2.আপনার ডেলিভারি সময় কতক্ষণ? সাধারণভাবে এটি 5-10 দিন যদি পণ্যগুলি স্টক থাকে। অথবা এটি 15-20 দিন যদি পণ্যগুলি স্টক না থাকে তবে এটি পরিমাণ অনুযায়ী।
3. আপনি কি নমুনা সরবরাহ করেন? এটি বিনামূল্যে বা অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে চার্জের জন্য নমুনা অফার করতে পারি কিন্তু মালবাহী খরচ দিতে হবে।
4. আপনার পেমেন্ট শর্তাবলী কি? পেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 50% T / T অগ্রিম, শিপিংয়ের আগে ভারসাম্য.
