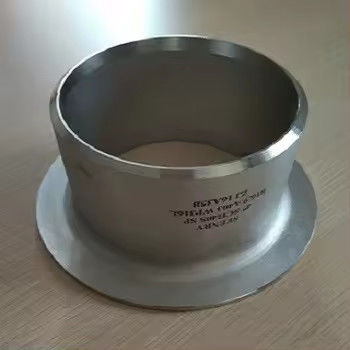

এসএস৩০৪ স্টাব এন্ড ফিটিংস বিট ওয়েল্ড ল্যাপ জয়েন্ট ক্ষয় প্রতিরোধী

পেট্রোকেমিক্যাল শিল্পের জন্য ক্ষয়রোধী সহ শিল্প SS304 স্টাব এন্ড ফিটিংস, বাট ওয়েলড ল্যাপ জয়েন্ট পাইপ কানেক্টর

১. পণ্যের বিবরণ

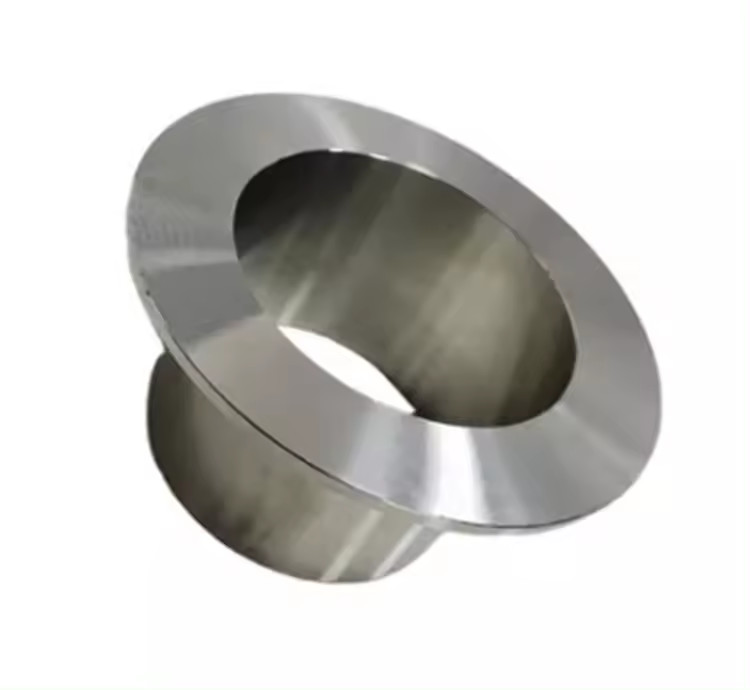

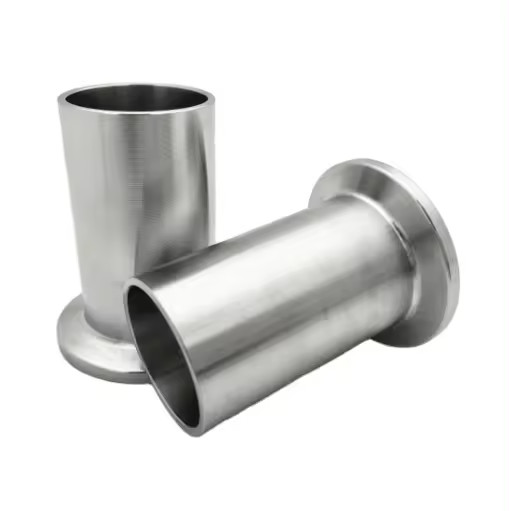

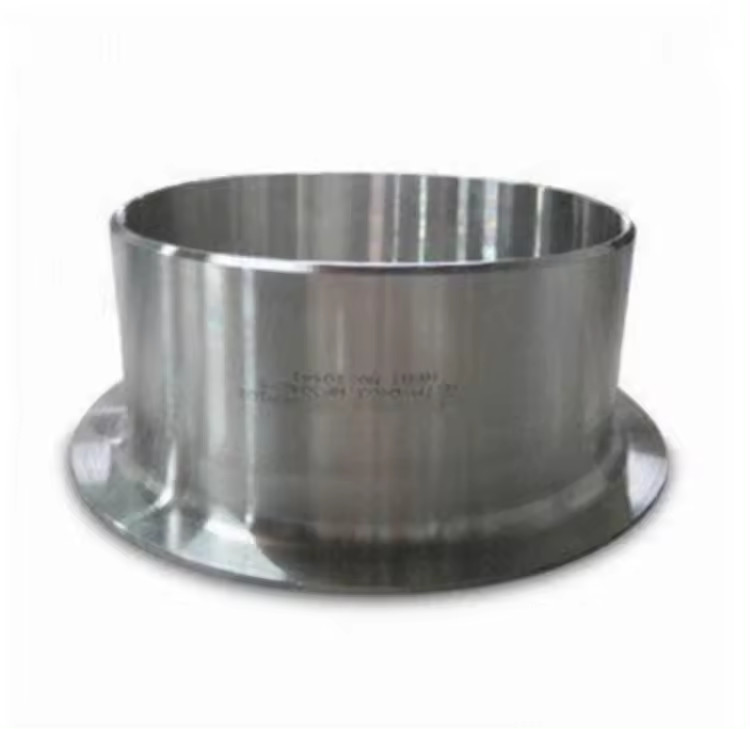

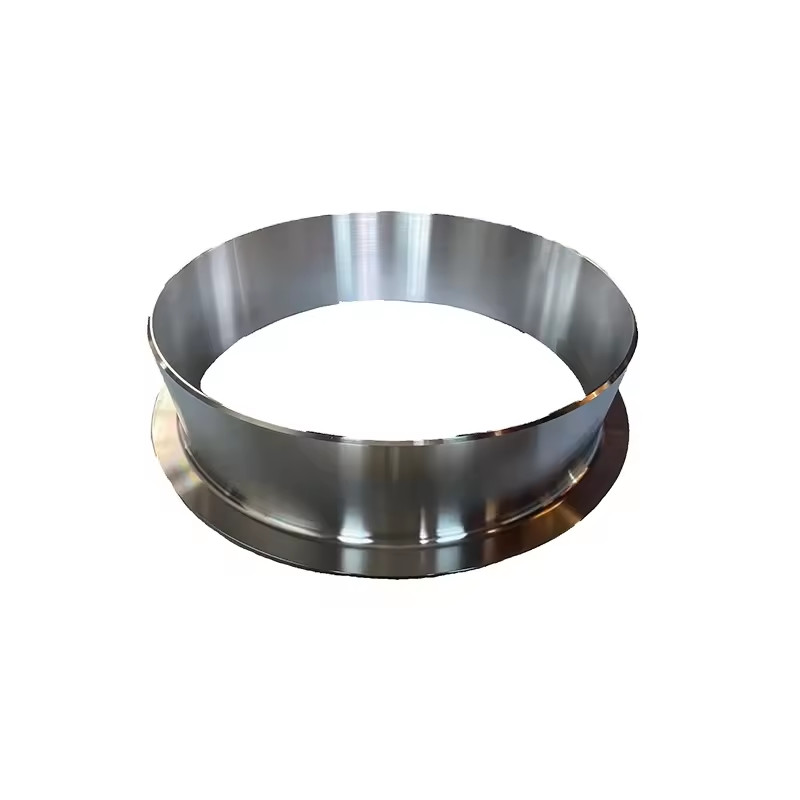

এসএস304 স্টেইনলেস স্টিল স্টাব এন্ড হল একটি উচ্চ-মানের বাট-ওয়েল্ড পাইপ ফিটিং যা ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। ল্যাপ জয়েন্ট স্টাব এন্ড নামেও পরিচিত, এই ফিটিংটিতে একটি ফ্ল্যাঞ্জড প্রান্ত রয়েছে যা ফ্ল্যাঞ্জের মুখের সাথে বসে এবং পাইপলাইনে বাট ওয়েল্ডিংয়ের জন্য একটি সাধারণ বেভেল্ড প্রান্ত রয়েছে। প্রিমিয়াম এসএস304 স্টেইনলেস স্টিল থেকে তৈরি, এই স্টাব এন্ডটি চাহিদাযুক্ত শিল্প অ্যাপ্লিকেশনগুলির জন্য চমৎকার ক্ষয়রোধী এবং স্থায়িত্ব সরবরাহ করে। দীর্ঘ টেপার সহ টাইপ এ কনফিগারেশন মসৃণ প্রবাহের রূপান্তর নিশ্চিত করে এবং স্ট্যান্ডার্ড ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে সামঞ্জস্যপূর্ণ।

২. মূল স্পেসিফিকেশন

৩. অ্যাপ্লিকেশন

এসএস304 স্টাব এন্ড বিভিন্ন শিল্পে পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

• তেল ও গ্যাস– পাইপলাইন সংযোগ এবং শোধনাগার

• পেট্রোকেমিক্যাল ও রাসায়নিক প্রক্রিয়াকরণ– ক্ষয়কারী মাধ্যম হ্যান্ডলিং

• খাদ্য ও পানীয়– স্যানিটারি পাইপিং সিস্টেম

• ফার্মাসিউটিক্যাল– পরিষ্কার এবং জীবাণুমুক্ত পরিবেশ

• জল শোধন ও এইচভিএসি– সাধারণ শিল্প পাইপিং

• বিদ্যুৎ উৎপাদন– বাষ্প এবং শীতল জল ব্যবস্থা

৪. পণ্যের সুবিধা

• সাশ্রয়ী সমাধান– শুধুমাত্র স্টাব এন্ডটি পাইপের অ্যালয়ের সাথে মিলতে হবে; ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ কার্বন স্টিলের হতে পারে, যা উপাদানের খরচ উল্লেখযোগ্যভাবে হ্রাস করে, বিশেষ করে বড়-ব্যাসযুক্ত সিস্টেমের জন্য

• সহজ রক্ষণাবেক্ষণ– ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ স্টাব এন্ডের উপর দিয়ে অবাধে স্লাইড করতে পারে এবং ওয়েল্ড কাটার প্রয়োজন ছাড়াই সরানো যেতে পারে, যা দ্রুত পরিদর্শন, পরিষ্কার বা সিস্টেম পরিবর্তনের অনুমতি দেয়

• নমনীয় ইনস্টলেশন– ফ্ল্যাঞ্জ স্টাব এন্ডের চারপাশে ৩৬০° ঘোরে, যা বোল্ট-হোল অ্যালাইনমেন্টকে সহজ করে তোলে এবং ওয়েল্ড নেক ফ্ল্যাঞ্জের সাথে সাধারণ অ্যালাইনমেন্ট সমস্যাগুলি দূর করে

• ক্ষয়রোধী– এসএস304 উপাদান অক্সিডেশন এবং বিভিন্ন ক্ষয়কারী মাধ্যমের বিরুদ্ধে চমৎকার প্রতিরোধ সরবরাহ করে, যা দীর্ঘ পরিষেবা জীবন নিশ্চিত করে

• মাত্রিক নির্ভুলতা– ASME B16.9 অনুযায়ী কঠোর সহনশীলতার সাথে তৈরি, যা স্ট্যান্ডার্ড ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের সাথে নিখুঁত সামঞ্জস্যতা নিশ্চিত করে

৫. পণ্যের কার্যাবলী

• একটি ফ্ল্যাঞ্জড সংযোগ তৈরি করে যা পাইপ ওয়েল্ড কাটার প্রয়োজন ছাড়াই সহজে বিচ্ছিন্ন করার অনুমতি দেয়

• ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ মুখের সাথে মেলে এমন একটি মসৃণ, অবিচ্ছিন্ন সিলিং পৃষ্ঠ সরবরাহ করে

• জয়েন্টে চাপ না দিয়ে তাপীয় প্রসারণ এবং পাইপের নড়াচড়া সামঞ্জস্য করে

• ক্ষয়রোধীতা বজায় রেখে নিম্ন-গ্রেডের ব্যাকিং ফ্ল্যাঞ্জ ব্যবহার করার অনুমতি দেয়

৬. ইনস্টলেশন নির্দেশাবলী

1. ওয়েল্ডিংয়ের আগে পাইপ বা স্টাব এন্ডের উপর দিয়ে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ স্লাইড করুন

2. যোগ্য ওয়েল্ডিং পদ্ধতি ব্যবহার করে পাইপলাইনে স্টাব এন্ডের সাধারণ (বেভেল্ড) প্রান্তটি বাট ওয়েল্ড করুন

3. নিশ্চিত করুন যে ফ্ল্যাঞ্জড প্রান্ত (ল্যাপ) পাইপের শেষ প্রান্তের সাথে সঠিকভাবে সারিবদ্ধ আছে

4. স্টাব এন্ডের উপর দিয়ে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ স্লাইড করুন, এটিকে ফ্লারের পিছনের দিকে বসান

5. মিলিত ফ্ল্যাঞ্জের সাথে ফ্ল্যাঞ্জ বোল্ট হোলগুলি সারিবদ্ধ করুন এবং একসাথে বোল্ট করুন

6. গ্যাসকেট ফ্ল্যাঞ্জড প্রান্ত এবং মিলিত ফ্ল্যাঞ্জ মুখের মধ্যে সিল করে

দ্রষ্টব্য: টাইপ এ (লং প্যাটার্ন) স্টাব এন্ডের জন্য, ল্যাপের পুরুত্ব সংযোগকারী পাইপের নামমাত্র প্রাচীরের পুরুত্বের চেয়ে কম হবে না.

৭. সতর্কতা

• সঠিক ফিটের জন্য পাইপ শিডিউল স্টাব এন্ডের প্রাচীরের পুরুত্বের সাথে মেলে কিনা তা নিশ্চিত করুন

• পরিষেবার তরল এবং তাপমাত্রার সাথে স্টাব এন্ডের উপাদান সামঞ্জস্যপূর্ণ কিনা তা যাচাই করুন

• ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ সরাসরি পাইপের সাথে ওয়েল্ড করবেন না – ফ্ল্যাঞ্জটি ঘোরার জন্য মুক্ত থাকতে হবে

• বাট ওয়েল্ড সংযোগের জন্য উপযুক্ত ওয়েল্ডিং পদ্ধতি (WPS যোগ্য) ব্যবহার করুন

• উচ্চ-চাপের অ্যাপ্লিকেশনগুলির জন্য, চাপ রেটিং সিস্টেমের প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করুন

• সঠিক সিলিং নিশ্চিত করার জন্য ইনস্টলেশনের আগে ল্যাপ ফেসটি স্ক্র্যাচ বা ক্ষতির জন্য পরিদর্শন করুন

৮. শিপিং ও ডেলিভারি

৯. পেমেন্টের শর্তাবলী

১০. প্যাকেজিং

স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং:

• প্রতিটি স্টাব এন্ড মরিচা-প্রতিরোধী তেল কোটিং দিয়ে আলাদাভাবে মোড়ানো

• আর্দ্রতা রোধ করার জন্য নাইলন ব্যাগ বা প্লাস্টিক র‍্যাপে প্যাক করা

• সমুদ্র-যোগ্য পরিবহনের জন্য কাঠের কেস বা প্যালেটে সুরক্ষিত

• অনুরোধে কাস্টম প্যাকেজিং উপলব্ধ

১১. রিটার্ন, এক্সচেঞ্জ ও বিক্রয়োত্তর সেবা

• গুণমানের নিশ্চয়তা– চালানের আগে 100% পরিদর্শন; সমস্ত পণ্য ASME B16.9 মান পূরণ করে

• রিটার্ন নীতি– উত্পাদন ত্রুটির জন্য 30 দিনের মধ্যে রিটার্ন গৃহীত (পরিদর্শনের সাপেক্ষে)

• এক্সচেঞ্জ– তৃতীয় পক্ষের পরিদর্শনের মাধ্যমে নিশ্চিত হওয়া যেকোনো অ-সঙ্গতিপূর্ণ পণ্যের জন্য বিনামূল্যে প্রতিস্থাপন

• নমুনা নীতি– বিনামূল্যে নমুনা উপলব্ধ; ক্রেতা মালবাহী খরচ বহন করে

• প্রযুক্তিগত সহায়তা– সমস্ত প্রযুক্তিগত অনুসন্ধানের জন্য 24-ঘন্টা প্রতিক্রিয়া

• কাস্টম অর্ডার– অনুরোধে কাস্টম আকার, উপাদান এবং ফিনিশ উপলব্ধ
