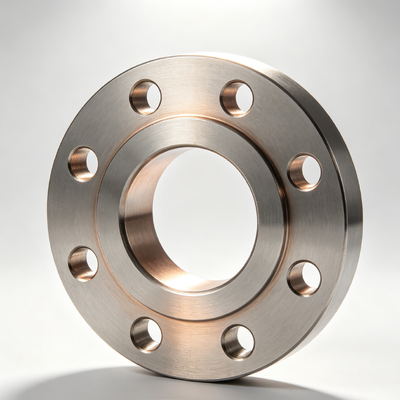

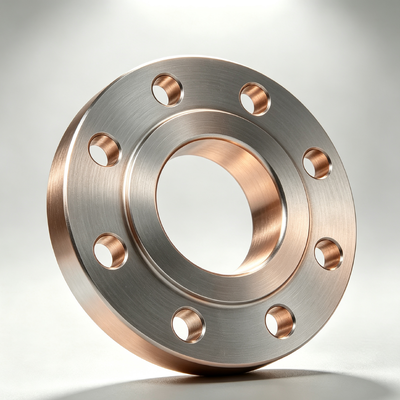

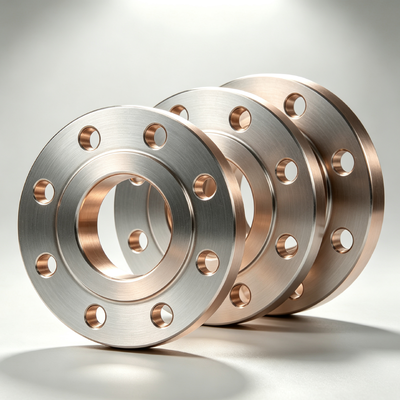

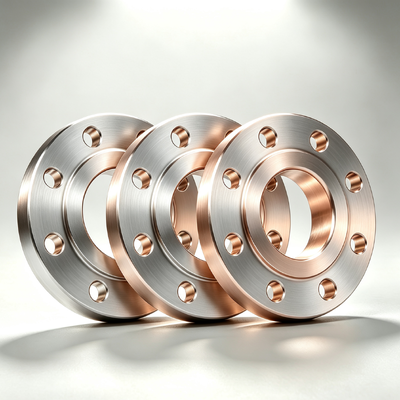

C71500 Cupro নিকেল নকল ফ্ল্যাঞ্জ ক্লাস 150 সকেট ওয়েল্ড ASME B16.5 সমুদ্রের জলের ক্ষয় প্রমাণ

C71500 কপার নিকেল ফোর্জড ফ্ল্যাঞ্জ ক্লাস 150 সকেট ওয়েল্ড ASME B16.5 সমুদ্রের জল ক্ষয়রোধী

১।পণ্যের বিবরণ

কপার নিকেল ফ্ল্যাঞ্জ হল একটি উচ্চ-কার্যকারিতা পাইপিং সংযোগ উপাদান যা কপার-নিকেল অ্যালয় সিস্টেম থেকে নির্ভুলভাবে তৈরি করা হয়েছে, প্রধানত দুটি প্রতিষ্ঠিত শিল্প গ্রেডে উপলব্ধ: UNS C70600 (৯০/১০ কপার-নিকেল, BFe10-1-1 এর সমতুল্য) এবং UNS C71500 (৭০/৩০ কপার-নিকেল, BFe30-1-1 এর সমতুল্য)। এই ফ্ল্যাঞ্জগুলি কেবল ঢালাই বা স্ট্যান্ডার্ড স্টক থেকে মেশিনিং করা হয় না; তারা একটি কঠোর এবং যত্ন সহকারে নিয়ন্ত্রিত উত্পাদন চক্রের মধ্য দিয়ে যায় যা প্রিমিয়াম-গ্রেডের ইলেক্ট্রোলাইটিক কপার এবং বিশুদ্ধ নিকেল ইঙ্গট দিয়ে শুরু হয়, যান্ত্রিক বৈশিষ্ট্য এবং স্থানীয় ক্ষয় প্রতিরোধ ক্ষমতা বাড়ানোর জন্য লোহা এবং ম্যাঙ্গানিজের নিয়ন্ত্রিত সংযোজন সহ সাবধানে মিশ্রিত করা হয়।

উৎপাদন ক্রমটি গ্রেইন স্ট্রাকচার পরিমার্জন এবং অভ্যন্তরীণ ছিদ্র দূর করার জন্য বহু-পর্যায়ের হট ফোর্জিং দিয়ে শুরু হয়, তারপরে সর্বোত্তম রিক্রিস্টালাইজেশন এবং অভিন্ন ফেজ বিতরণ অর্জনের জন্য প্রতিরক্ষামূলক বায়ুমণ্ডল চুল্লির মধ্যে পরিচালিত একটি নির্ভুলভাবে নিয়ন্ত্রিত সলিউশন অ্যানিলিং ট্রিটমেন্ট করা হয়। পরবর্তী ধাপগুলির মধ্যে রয়েছে উচ্চ-নির্ভুলতা সিএনসি টার্নিং, মিলিং এবং ড্রিলিং অপারেশন যা আন্তর্জাতিক মানগুলির সাথে সঠিক মাত্রিক সামঞ্জস্য নিশ্চিত করে, সিলিং ফেসগুলি নির্দিষ্ট রুক্ষতা পরামিতিগুলিতে মেশানো হয় (সাধারণ ফিনিশের জন্য সাধারণত Ra 3.2 – 6.3 µm, এবং গুরুত্বপূর্ণ সিলিং অ্যাপ্লিকেশনের জন্য Ra 0.8 – 1.6 µm)। প্রতিটি ফ্ল্যাঞ্জ অভ্যন্তরীণ ল্যামিনেশন এবং ভলিউমেট্রিক ত্রুটির জন্য আল্ট্রাসনিক টেস্টিং (UT), সারফেস এবং নিকট-সারফেস ত্রুটি সনাক্তকরণের জন্য ম্যাগনেটিক পার্টিকেল ইন্সপেকশন (MT) (অ্যালয়ের প্যারাম্যাগনেটিক প্রকৃতির কারণে বিশেষ ভেজা-ফ্লুরোসেন্ট কৌশল প্রয়োজন), এবং যেখানে নির্দিষ্ট করা হয়েছে সেখানে হাইড্রোস্ট্যাটিক প্রেসার টেস্টিং সহ ১০০% নন-ডেস্ট্রাকটিভ টেস্টিং (NDT) এর মধ্য দিয়ে যায়। চূড়ান্ত সারফেস ট্রিটমেন্টে একটি ব্যাপক ডিগ্রেসিং, অ্যাসিড পিকলিং এবং প্যাসিভেশন প্রক্রিয়া অন্তর্ভুক্ত থাকে যা সারফেস অক্সাইড, এমবেডেড আয়রন কণা এবং দূষকগুলি সরিয়ে দেয়, পরবর্তীতে একটি স্থিতিশীল, প্রতিরক্ষামূলক কপার অক্সাইড ফিল্ম তৈরি করে যা সামুদ্রিক এবং রাসায়নিক আক্রমণের বিরুদ্ধে উপাদানের সহজাত প্রতিরোধ ক্ষমতাকে উল্লেখযোগ্যভাবে উন্নত করে। উপরন্তু, প্রতিটি সমাপ্ত ফ্ল্যাঞ্জ ASME বা গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে স্পষ্টভাবে এবং স্থায়ীভাবে চিহ্নিত করা হয়, যা উপাদানের গ্রেড, আকার, চাপ শ্রেণী, হিট নম্বর এবং উত্পাদন ট্রেসেবিলিটি কোডগুলি নির্দেশ করে। বোর সাইজিং, হাব প্রোফাইল এবং বেভেল এন্ড প্রস্তুতিগুলি নির্দিষ্ট পাইপ শিডিউল এবং ওয়েল্ডিং পদ্ধতির সাথে মেলে যত্ন সহকারে কনফিগার করা হয়, যা জটিল পাইপিং নেটওয়ার্কে নির্বিঘ্ন একীকরণ নিশ্চিত করে।২।

পণ্যের অ্যাপ্লিকেশনসমুদ্রের জল ক্ষয় প্রতিরোধ ক্ষমতা এবং সহজাত বায়োফাউলিং প্রতিরোধক বৈশিষ্ট্যগুলির তাদের অতুলনীয় সংমিশ্রণের কারণে, কপার নিকেল ফ্ল্যাঞ্জগুলি আক্রমনাত্মক জলীয় পরিবেশের সংস্পর্শে আসা ফ্লুইড হ্যান্ডলিং সিস্টেমের জন্য অপরিহার্য পছন্দ হয়ে উঠেছে, বিশেষ করে প্রাকৃতিক বা লোনা জল জড়িত। তাদের অ্যাপ্লিকেশন ফুটস্প্যান সমালোচনামূলক শিল্পের একটি উল্লেখযোগ্যভাবে বিস্তৃত বর্ণালী জুড়ে বিস্তৃত:

সামুদ্রিক এবং জাহাজ নির্মাণ শিল্প:

এই ফ্ল্যাঞ্জগুলি গুরুত্বপূর্ণ জাহাজ-ভিত্তিক সিস্টেমের জন্য ব্যাপকভাবে নির্দিষ্ট করা হয়, যার মধ্যে প্রধান ইঞ্জিন এবং সহায়ক ইঞ্জিন উচ্চ-তাপমাত্রার সমুদ্রের জল শীতলীকরণ সার্কিট, ব্যালস্ট ওয়াটার ম্যানেজমেন্ট সিস্টেম (IMO D-2 এবং USCG ডিসচার্জ স্ট্যান্ডার্ড মেনে চলা), ডেক ফায়ার-ফাইটিং মেইন, জরুরি বিলজ সাকশন লাইন এবং বাণিজ্যিক বহরের (কন্টেইনার জাহাজ, বাল্ক ক্যারিয়ার, এলএনজি ক্যারিয়ার) এবং নৌ প্রতিরক্ষা জাহাজ (ফ্রিগেট, ডেস্ট্রয়ার, সাবমেরিন) উভয়ের জন্য স্যানিটারি সমুদ্রের জল সরবরাহ ব্যবস্থা। এগুলি স্টার্ন টিউব কুলিং এবং শ্যাফ্ট বিয়ারিং লুব্রিকেশন সিস্টেমের অবিচ্ছেদ্য অংশ।অফশোর তেল ও গ্যাস অনুসন্ধান এবং উত্পাদন:

স্থির প্ল্যাটফর্ম, ভাসমান উত্পাদন স্টোরেজ এবং অফলোডিং (FPSO) ইউনিট এবং সেমি-সাবমার্সিবল রিগগুলিতে, এই ফ্ল্যাঞ্জগুলি টপসাইড সমুদ্রের জল লিফট পাম্প, ফায়ারওয়াটার ডেলিউজ সিস্টেম, হিট এক্সচেঞ্জার কুলিং বান্ডিল এবং সমুদ্রের জল ইনজেকশন পাইপলাইনগুলিতে স্থাপন করা হয় যা জলাধারের চাপ বজায় রাখার জন্য মাধ্যমিক তেল পুনরুদ্ধারের জন্য ব্যবহৃত হয়।ডিস্যালিনেশন এবং জল শোধনাগার:

উভয় থার্মাল মাল্টি-স্টেজ ফ্ল্যাশ (MSF) এবং মাল্টি-ইফেক্ট ডিস্টিলেশন (MED) প্ল্যান্টে, সেইসাথে রিভার্স অসমোসিস (RO) মেমব্রেন সুবিধাগুলিতে, এই ফ্ল্যাঞ্জগুলি অত্যন্ত ক্ষয়কারী কাঁচা সমুদ্রের জল গ্রহণ, প্রি-ট্রিটমেন্ট রাসায়নিক ডোজিং লাইন, উচ্চ-চাপের ব্রাইন কনসেন্ট্রেট ডিসচার্জ এবং আয়রন দূষণ বা পিটিংয়ের ন্যূনতম ঝুঁকি সহ পণ্য জল স্থানান্তর পরিচালনা করতে ব্যবহৃত হয়।বিদ্যুৎ উৎপাদন কেন্দ্র:

উপকূলীয় তাপীয় এবং পারমাণবিক বিদ্যুৎ কেন্দ্রগুলি তাদের একবার-থ্রু বা রিকার্কুলেটিং সমুদ্রের জল শীতলীকরণ সিস্টেমের জন্য এই ফ্ল্যাঞ্জগুলির উপর ব্যাপকভাবে নির্ভর করে, যার মধ্যে কনডেন্সার কুলিং ওয়াটার ইনলেট/আউটলেট হেডার, সহায়ক কুলিং ওয়াটার পাম্প এবং বায়োফাউলিং নিয়ন্ত্রণের জন্য ক্লোরিনেশন (ইলেক্ট্রো-ক্লোরিনেশন) ইনজেকশন লাইন রয়েছে।শিল্প প্রক্রিয়া অ্যাপ্লিকেশন:

এগুলি রাসায়নিক, পেট্রোকেমিক্যাল এবং এইচভিএসি শিল্পগুলিতে শেল-এন্ড-টিউব হিট এক্সচেঞ্জার, প্লেট হিট এক্সচেঞ্জার, ইভাপোরেটর এবং কনডেন্সারগুলিতে গুরুত্বপূর্ণ সংযোগকারী হিসাবে কাজ করে যেখানে প্রক্রিয়া মিডিয়াতে ক্লোরাইড, সালফাইড বা জৈব অ্যাসিড থাকে। উপরন্তু, এগুলি ক্রমবর্ধমানভাবে টেকসই অ্যাকুয়াকালচার এবং ম্যারিকালচার সুবিধাগুলিতে উচ্চ-প্রবাহের অক্সিজেনযুক্ত সমুদ্রের জল সরবরাহ নেটওয়ার্কের জন্য, সেইসাথে উপকূলীয় পয়ঃনিষ্কাশন শোধনাগার আউটফল পাইপলাইনগুলিতে গৃহীত হচ্ছে।৩। পণ্যের সুবিধা

ব্যতিক্রমী এবং প্রমাণিত ক্ষয় প্রতিরোধ ক্ষমতা:

1. সমুদ্রের জলে Cu-Ni অ্যালয়ের উচ্চতর কর্মক্ষমতা একটি পাতলা, আনুগত্যকারী এবং প্রতিরক্ষামূলক কপার অক্সাইড (Cu₂O) সারফেস ফিল্ম গঠনের জন্য দায়ী, যা একটি স্তরযুক্ত নিকেল হাইড্রোক্সাইড/অক্সাইড অভ্যন্তরীণ স্কেল দ্বারা আরও শক্তিশালী হয়, যা স্ব-নিরাময় বৈশিষ্ট্য সরবরাহ করে। শান্ত বা প্রবাহিত সমুদ্রের জলে ৯০/১০ অ্যালয়ের ক্ষয় হার সাধারণত ০.০২৫ মিমি/বছরের নিচে থাকে, যখন প্রিমিয়াম ৭০/৩০ গ্রেড আরও উল্লেখযোগ্য হার ≤ ০.০১ মিমি/বছরের অর্জন করে। এই শক্তিশালী প্যাসিভিটি সালফাইড-দূষিত সমুদ্রের জল বা ৩০০°C পর্যন্ত উচ্চ-তাপমাত্রার পরিবেশে পিটিং, গ্যাসকেট এবং জমাটগুলির অধীনে ক্রেভিস ক্ষয় এবং স্ট্রেস ক্ষয় ক্র্যাকিং (SCC) এর বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা নিশ্চিত করে।কপারাস বিষাক্ততার মাধ্যমে উন্নত বায়োফাউলিং প্রতিরোধ:

2. অ্যালয় সারফেস থেকে কপারাস আয়ন (Cu⁺) এর নিয়ন্ত্রিত, ধীর মুক্তি একটি মাইক্রোএনভায়রনমেন্ট তৈরি করে যা সক্রিয়ভাবে হার্ড-শেলড বারনাকল, সবুজ এবং নীল মিতুল, টিউব ওয়ার্ম এবং বিভিন্ন শৈবাল ব্লুম সহ ম্যাক্রো-ফাউলিং জীবের বসতি এবং বৃদ্ধিকে বাধা দেয়। এই প্রাকৃতিক অ্যান্টিফাউলিং প্রক্রিয়া পর্যায়ক্রমিক যান্ত্রিক পরিষ্কার বা রাসায়নিক ক্লোরিনেশনের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে, যার ফলে অপারেশনাল ব্যাঘাত এবং পরিবেশগত রাসায়নিক নিঃসরণ হ্রাস পায়।উচ্চ যান্ত্রিক শক্তি এবং ব্যতিক্রমী ক্ষয় সহনশীলতা:

3. ৭০/৩০ অ্যালয় (C71500) অ্যানিলড অবস্থায় ন্যূনতম টেনসাইল শক্তি ৪৯০ MPa এবং ইল্ড শক্তি ১৮০ MPa সরবরাহ করে, যা যথেষ্ট কাঠামোগত অখণ্ডতা প্রদান করে। আরও গুরুত্বপূর্ণভাবে, এর ঘন অক্সাইড ফিল্ম এবং উচ্চ ক্লান্তি প্রতিরোধ ক্ষমতা এটিকে উচ্চ-বেগযুক্ত টার্বুলেন্ট সমুদ্রের জলের প্রবাহ (প্রায়শই পাইপ এলবো, টিস এবং রিডিউসারগুলিতে দেখা যায়) এবং ইম্পেলার বা ভালভ পৃষ্ঠগুলিতে বাষ্প বুদবুদ ভেঙে যাওয়ার কারণে সৃষ্ট ক্যাভিটেশন ক্ষতির বিরুদ্ধে ব্যতিক্রমীভাবে টেকসই করে তোলে।চমৎকার ফ্যাব্রিকেবিলিটি এবং জয়েনিং ভার্সেটিলিটি:

4. ৯০/১০ এবং ৭০/৩০ উভয় গ্রেডই চমৎকার গরম এবং ঠান্ডা ওয়ার্কএবিলিটি প্রদর্শন করে। তাদের চমৎকার ওয়েল্ডেবিলিটি রয়েছে, TIG, MIG এবং ম্যানুয়াল আর্ক ওয়েল্ডিং প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ, বিশেষ করে যখন বেস মেটালের সাথে তুলনীয় যান্ত্রিক বৈশিষ্ট্য সহ সাউন্ড, ক্র্যাক-ফ্রি ওয়েল্ড ডিপোজিট পেতে ম্যাচিং Cu-Ni ফিলার মেটাল ব্যবহার করা হয়। এই সামঞ্জস্যতা মেটালার্জিক্যালি সাউন্ড, লিক-টাইট ফিল্ড জয়েন্টগুলি নিশ্চিত করে।ধারাবাহিক কম চৌম্বকীয় ভেদ্যতা:

5. ১ (সাধারণত <১.০1) এর খুব কাছাকাছি চৌম্বকীয় ভেদ্যতা সহ, এই ফ্ল্যাঞ্জগুলি সহজাতভাবে নন-ফেরোম্যাগনেটিক। এই বৈশিষ্ট্যটি সংবেদনশীল ইলেকট্রনিক সরঞ্জাম, কম্পাস সিস্টেম, নৌ জাহাজে ডিগাউসিং সুবিধা এবং চিকিৎসা বা গবেষণা পরীক্ষাগারে এমআরআই/এনএমআর ডিভাইসের সংলগ্ন অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।ব্যতিক্রমী তাপীয় স্থিতিশীলতা এবং ক্রায়োজেনিক টাফনেস: অ্যালয়টি ক্রায়োজেনিক অবস্থা (-১৯৬°C) থেকে প্রায় ৩০০°C পর্যন্ত একটি বিস্তৃত তাপমাত্রা বর্ণালীতে তার যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধ ক্ষমতা বজায় রাখে। এটি কিছু স্টেইনলেস স্টিলের সাধারণ সিগমা ফেজ এমব্রিটলমেন্ট থেকে ভোগে না, তাপীয় সাইক্লিংয়ের অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

6. হ্রাসকৃত জীবনচক্র খরচ: যদিও প্রাথমিক উপাদান সংগ্রহের খরচ কার্বন স্টিলের চেয়ে বেশি, তবে বর্ধিত পরিষেবা জীবন — প্রায়শই সমতুল্য সমুদ্রের জলে ৩১৬L স্টেইনলেস স্টিলের তিনগুণ বা তার বেশি হিসাবে নথিভুক্ত — এবং রক্ষণাবেক্ষণ, পরিষ্কার এবং অপ্রত্যাশিত ডাউনটাইম হ্রাস সহ, প্রকল্প মালিকদের জন্য একটি অত্যন্ত অনুকূল মোট জীবনচক্র খরচ (LCC) বিশ্লেষণ প্রদান করে।

7. ৪। মূল পণ্যের স্পেসিফিকেশনপ্যারামিটার ক্যাটাগরি

বিস্তারিত স্পেসিফিকেশন / মান পরিসীমা

উপাদান অ্যালয় গ্রেড৯০/১০ কপার-নিকেল (UNS C70600 / BS BFe10-1-1), ৭০/৩০ কপার-নিকেল (UNS C71500 / BS BFe30-1-1)
