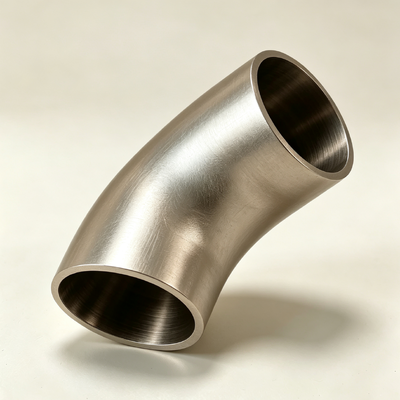

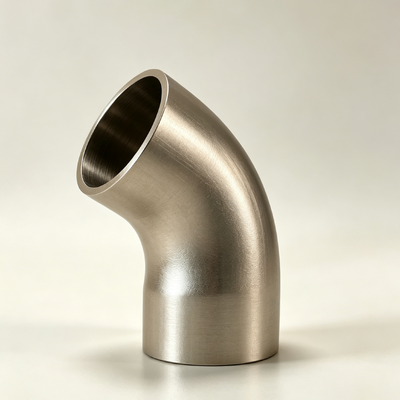

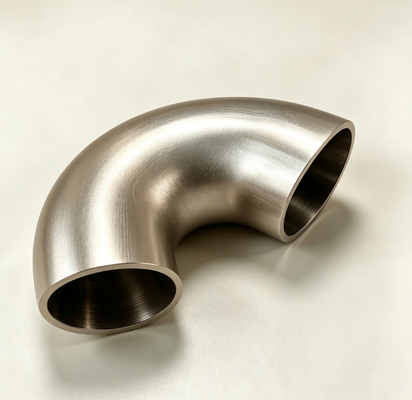

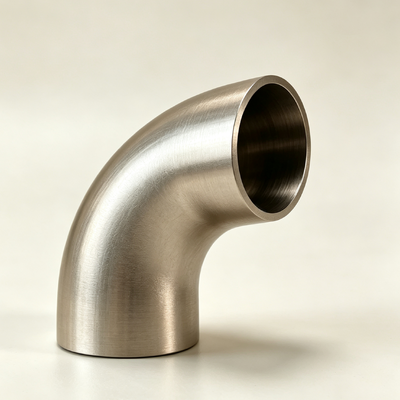

70/30 CuNi কপার নিকেল কনুই 90/45 ডিগ্রি বাট ওয়েল্ডিং পাইপ ফিটিং জারা প্রতিরোধী
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | কপার নিকেল কনুই |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | 70/30 CuNi কপার নিকেল কনুই 90/45 ডিগ্রি বাট ওয়েল্ডিং পাইপ ফিটিং জারা প্রতিরোধী | পুরুত্ব | SCH20 |
|---|---|---|---|
| অ্যাপ্লিকেশন | সামুদ্রিক, তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ | টেকনিক্স | কাস্টিং |
| প্রেসার রেটিং | 3000 psi | সংযোগের ধরন | বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড |
| জারা প্রতিরোধ | সমুদ্রের জল ক্ষয় উচ্চ প্রতিরোধের | প্রাচীর বেধ | স্ট্যান্ডার্ড পাইপ প্রাচীর বেধ (সূচি 10, 40, ইত্যাদি) |
| পণ্যের ধরন | কপার নিকেল কনুই | কাস্টমাইজড | কাস্টমাইজড সমর্থন |
| সুবিধা | সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ | ডিগ্রী | 45,90,180 |
| কাস্টমাইজড সমর্থন | OEM, ODM, OBM | প্রক্রিয়াকরণ প্রযুক্তি | ফরজিং |
পণ্যের বর্ণনা
৭০/৩০ কপার নিকেল কনুই ৯০/৪৫ ডিগ্রি বাট ওয়েল্ডিং পাইপ ফিটিংস ক্ষয় প্রতিরোধী
১.পণ্যের বিবরণ
কপার নিকেল কনুই হল একটি চাপ-পাইপ দিকনির্দেশক ফিটিং যা কপার-নিকেল বাইনারি অ্যালয় সিস্টেম থেকে তৈরি করা হয়, প্রধানত UNS C70600 (CuNi90/10) এবং UNS C71500 (CuNi70/30) গ্রেডে। নিকেল (১০% বা ৩০%) এবং লোহা ও ম্যাঙ্গানিজের মাইক্রো-অ্যাডিশনগুলির সঠিক নিয়ন্ত্রণের মাধ্যমে, পণ্যটি ক্লোরাইড-সমৃদ্ধ পরিবেশে স্থানীয় ক্ষয়ের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা অর্জন করে।
উৎপাদন রুটের মধ্যে রয়েছে সিমলেস ফর্মিং (এক্সট্রুশন বা পুশ-ফর্মিং, ওয়েল্ড-ফ্রি বেন্ড তৈরি করে) এবং ওয়েল্ডেড নির্মাণ (প্লেট-গঠিত এবং সিম-ওয়েল্ডেড, সাধারণত বড় ব্যাসের জন্য)। কনুইয়ের ব্যাসার্ধকে লং রেডিয়াস (১.৫× নমিনাল ডায়ামিটার) বা শর্ট রেডিয়াস (১.০× নমিনাল ডায়ামিটার) হিসাবে শ্রেণীবদ্ধ করা হয়। স্ট্যান্ডার্ড বেন্ড কোণগুলি হল ৪৫°, ৯০°, এবং ১৮০°, ইঞ্জিনিয়ারিং ড্রয়িং অনুযায়ী কাস্টম কোণ উপলব্ধ।
এন্ড কানেকশন টাইপের মধ্যে রয়েছে বাট-ওয়েল্ড (BW, বেভেল্ড), সকেট-ওয়েল্ড (SW), এবং ফিমেল থ্রেড (NPT/BSP)। সমস্ত উৎপাদন এবং পরিদর্শন ASME B16.9, EN 10253, DIN 86090, এবং EEMUA 146 মেনে চলে, যা ডাইমেনশনাল ইন্টারচেঞ্জেবিলিটি এবং সম্পূর্ণ ট্রেসেবিলিটি নিশ্চিত করে।
২.পণ্যের প্রয়োগ
কপার নিকেল কনুইগুলি গুরুতর পরিষেবা অবস্থার জন্য নির্দিষ্ট করা হয় যেখানে উচ্চ ক্ষয় প্রতিরোধ ক্ষমতা এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন। সাধারণ প্রয়োগগুলির মধ্যে রয়েছে:
-
জাহাজ ও অফশোর প্ল্যাটফর্ম: সমুদ্রের জল শীতল করার প্রধান লাইন, ফায়ারওয়াটার সিস্টেম, ব্যালস্ট ওয়াটার ট্রিটমেন্ট লাইন, ডেক ওয়াশ, এবং সাবসি রাইজার টার্ন-ডাউন।
-
তেল ও গ্যাস শিল্প: অফশোর প্রোডাকশন ম্যানিফোল্ড, FPSO টপসাইড প্রসেস পাইপিং, এবং H₂S/CO₂ যুক্ত গ্যাদারিং লাইন।
-
বিদ্যুৎ উৎপাদন: নিউক্লিয়ার আইল্যান্ড সার্কুলেটিং ওয়াটার সিস্টেম, কয়লা-চালিত প্ল্যান্ট FGD বর্জ্য জল লাইন, এবং কম্বাইন্ড-সাইকেল প্ল্যান্ট ক্লোজড-কুলিং লুপ।
-
ডিস্যালিনেশন প্ল্যান্ট: MSF এবং MED ইউনিটে ব্রাইন রিকার্কুলেশন লাইন, এবং RO প্রি-ফিল্টারেশন পাইপিং।
-
রাসায়নিক ও ফার্মাসিউটিক্যাল: ক্লোর-অ্যালকালি ব্রাইন লাইন, পরিশোধিত জল বিতরণ ব্যবস্থা, এবং ক্ষয়কারী রাসায়নিক স্থানান্তর।
-
নগর পরিকাঠামো: বৃহৎ আকারের HVAC চিলড ওয়াটার সিস্টেম, ডিস্ট্রিক্ট কুলিং/হিটিং নেটওয়ার্ক, এবং সুইমিং পুল জল রিকার্কুলেশন।
৩.পণ্যের সুবিধা
১. প্রবাহিত সমুদ্রের জলের প্রতি চরম প্রতিরোধ ক্ষমতা
৩.৫ মি/সে পর্যন্ত বেগে, C70600 এর অভিন্ন ক্ষয়ের হার ≤০.০২৫ মিমি/বছর, যেখানে C71500 ≤০.০১৮ মিমি/বছর অর্জন করে – যা ৩১৬L স্টেইনলেস স্টিল (~০.১ মিমি/বছর) এবং সুপার ডুপ্লেক্স গ্রেডের চেয়ে উল্লেখযোগ্যভাবে উন্নত। পিটিং রেজিস্ট্যান্স ইকুইভ্যালেন্ট নম্বর (PREN) ৩৫-৪০ পর্যন্ত পৌঁছায়, চমৎকার ক্রেভিস ক্ষয় প্রতিরোধ ক্ষমতা সহ।
২. স্ব-পরিষ্কার অ্যান্টি-বায়োফাউলিং
কপার আয়ন পৃষ্ঠে একটি মাইক্রো-টক্সিক স্তর মুক্ত করে, যা বারনাকল, ঝিনুক এবং শৈবাল আটকে থাকা প্রতিরোধ করে। এটি অ্যান্টিফাউলিং পেইন্টের চেয়ে বেশি পরিবেশবান্ধব এবং নিয়মিত পরিষ্কারের প্রয়োজনীয়তা দূর করে, যা পরিচালনা ও রক্ষণাবেক্ষণের শ্রম বাঁচায়।
৩. চমৎকার ফ্যাব্রিকেশন এবং ওয়েল্ডেবিলিটি
গঠিত কনুইয়ের একটি ঘন কাঠামো রয়েছে যা ইন্টারগ্র্যানুলার ক্ষয়ের প্রতি সংবেদনশীল নয়। SMAW, TIG বা MIG ব্যবহার করে একই গ্রেডের পাইপিংয়ের সাথে ওয়েল্ড করার সময়, প্রিহিটিং এবং পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট সাধারণত প্রয়োজন হয় না। ওয়েল্ড ক্ষয় প্রতিরোধ ক্ষমতা, ASTM G48 অনুযায়ী যাচাইকৃত, বেস মেটালের সমতুল্য।
৪. বিস্তৃত চাপ-তাপমাত্রা পরিসীমা
অনুমোদিত অপারেটিং তাপমাত্রা -৩০°C থেকে ৩২০°C পর্যন্ত। ২০০°C তাপমাত্রায়, C70600 (Sch 40) এর সর্বোচ্চ অনুমোদিত কাজের চাপ ২১ বার, যেখানে C71500 (Sch 80) একই পরিস্থিতিতে ৪৮ বার পর্যন্ত পৌঁছায়, যা বেশিরভাগ মাঝারি থেকে উচ্চ চাপ সিস্টেমকে অন্তর্ভুক্ত করে।
৫. অসামান্য জীবনচক্র অর্থনীতি
যদিও প্রাথমিক খরচ কার্বন স্টিলের চেয়ে বেশি, পরিষেবা জীবন ২০-৩০ বছর (কার্বন স্টিলের ৩-৫ বছরের তুলনায়) এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা মোট জীবনচক্র খরচকে কোটেড কার্বন স্টিল সিস্টেমের ৬০-৭০% এ নিয়ে আসে।
৬. নমনীয় সরবরাহ এবং সম্পূর্ণ সার্টিফিকেশন
DN15 থেকে DN700 পর্যন্ত সমস্ত স্ট্যান্ডার্ড শিডিউলে উপলব্ধ, সাথে বিশেষ প্রাচীরের পুরুত্ব বা নন-স্ট্যান্ডার্ড সেন্টার-টু-এন্ড ডাইমেনশন। পণ্যগুলি EN 10204 3.1 মেটেরিয়াল সার্টিফিকেট এবং প্রধান ক্লাসিফিকেশন সোসাইটি (DNV, BV, ABS, LR) থেকে টাইপ-অ্যাপ্রুভাল সার্টিফিকেট সহ সরবরাহ করা হয়, যা আন্তর্জাতিক প্রকল্প গ্রহণকে সহজতর করে।
৪.মূল পণ্যের স্পেসিফিকেশন
| প্যারামিটার | বিস্তারিত ডেটা |
| গ্রেড | UNS C70600 (CuNi90/10) ; UNS C71500 (CuNi70/30) |
| রাসায়নিক গঠন (% সর্বোচ্চ/পরিসীমা) | C70600: Cu ব্যালেন্স, Ni 9.0-11.0, Fe 1.0-1.8, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05; C71500: Cu ব্যালেন্স, Ni 29.0-33.0, Fe 0.40-0.70, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05 |
| নমিনাল ডায়ামিটার | DN15 ~ DN700 (1/2″~28″) |
| ওয়াল থিকনেস শিডিউল | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| রেডিয়াস টাইপ | লং রেডিয়াস (R=1.5DN); শর্ট রেডিয়াস (R=1.0DN); স্পেশাল রেডিয়াস (R≥2.0DN অনুরোধে উপলব্ধ) |
| অ্যাঙ্গেল টলারেন্স | 45°±0.5°; 90°±0.5°; 180°±1.0° (স্ট্যান্ডার্ড কোণ) |
| আউটসাইড ডায়ামিটার টলারেন্স | ওয়াল থিকনেস টলারেন্সপজিটিভ: +12.5%, নেগেটিভ: 0% (অর্থাৎ, আন্ডার-টলারেন্স অনুমোদিত নয়) |
| এন্ড বেভেল | ASME B16.25 অনুযায়ী বেভেল, কোণ 37.5°±2.5°, ল্যান্ড 1.6mm±0.8mm বাট-ওয়েল্ড এন্ডের জন্য |
| মেকানিক্যাল প্রোপার্টিস (RT) | C70600: টেনসাইল≥290MPa, ইল্ড≥110MPa, ইলংগেশন≥30%; |
| C71500: টেনসাইল≥370MPa, ইল্ড≥130MPa, ইলংগেশন≥30% | হার্ডনেস C70600: HV≤110; C71500: HV≤130 |
| চাপ-তাপমাত্রা রেটিং | ASME B31.3 অনুযায়ী, 38°C তাপমাত্রায় C70600 ক্লাস 150 (15.9 বার) রেট করা হয়েছে, C71500 38°C তাপমাত্রায় ক্লাস 300 (41.4 বার) রেট করা হয়েছে |
| স্ট্যান্ডার্ড | ASME B16.9-2018; ASTM B16.9; DIN 86090; EEMUA 146; GB/T 12459-2017 |
| মেটেরিয়াল স্ট্যান্ডার্ড | ASTM B122/B171/B466/B467; EN 12451; DIN 17666 |
| NDT প্রয়োজনীয়তা | 100% ভিজ্যুয়াল ইন্সপেকশন; গ্রাহকের অনুরোধে PT বা RT ঐচ্ছিক |
| সারফেস প্রোটেকশন | পিকলিং এবং প্যাসিভেশন, উভয় প্রান্তে প্লাস্টিক এন্ড ক্যাপ, কাঠের ক্রেট বা স্টিল ফ্রেমে প্যাক করা |
| FAQ | ১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন। |
২. আপনার ডেলিভারি সময় কত? সাধারণত যদি পণ্য স্টকে থাকে তবে ৫-১০ দিন। অথবা যদি পণ্য স্টকে না থাকে তবে ১৫-২০ দিন, এটি পরিমাণের উপর নির্ভর করে।
৩. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
