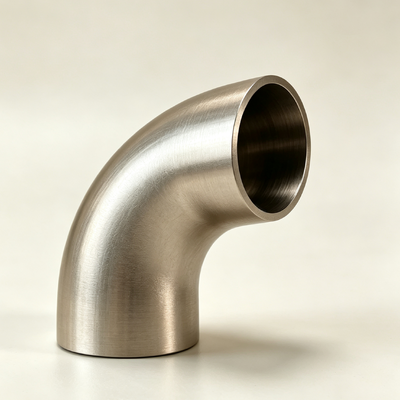

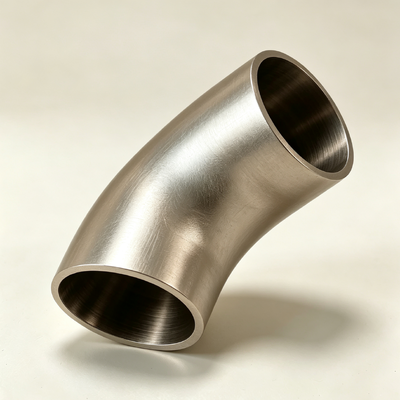

CuNi 70/30 কপার নিকেল 90 ডিগ্রি কনুই ASME B16.9 বাট ওয়েল্ড ফিটিংস C71500
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | কপার নিকেল কনুই |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | CuNi 70/30 কপার নিকেল 90 ডিগ্রি কনুই ASME B16.9 বাট ওয়েল্ড ফিটিংস C71500 | সংযোগ শেষ করুন | বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড |
|---|---|---|---|
| মাথার ধরন | বৃত্তাকার | প্রেসার রেটিং | 150 - 3000 পিএসআই |
| সংযোগ | ঢালাই | চাপ সৃষ্টিকারী | 3000 psi পর্যন্ত (আকার এবং বেধ দ্বারা পরিবর্তিত হয়) |
| সারফেস | পেইন্ট স্প্রে করা | আকার | কাস্টমাইজড |
| শেষ প্রকার | বিট ওয়েল্ড | উত্পাদন প্রক্রিয়া | ধাক্কা, প্রেস, ফরজ, কাস্ট, |
| ব্যাস | পরিবর্তিত হয় (যেমন, 1/2 ইঞ্চি থেকে 24 ইঞ্চি) | চাপ | 600 |
| তাপমাত্রা পরিসীমা | -200°C থেকে 400°C | প্যাকিং | কাঠের কেস |
| কাস্টমাইজড সমর্থন | OEM, ODM, OBM | নমুনা | প্রদান |
পণ্যের বর্ণনা
কিউনি ৭০/৩০ কপার নিকেল ৯০ ডিগ্রি এলবো এএসএমই বি১৬.৯ বাট ওয়েল্ড ফিটিংস সি৭১৫০০
১.পণ্যের বিবরণ
এই স্পেসিফিকেশনটি কপার-নিকেল এলবো কভার করে, যা হট-ফর্মিং প্রক্রিয়ার মাধ্যমে কপার-নিকেল বাইনারি অ্যালয় থেকে তৈরি পাইপলাইন ডিরেকশনাল ফিটিংস। অ্যালয় সিস্টেম দুটি প্রধান বিভাগে বিভক্ত: ৯%–১১% নিকেল কন্টেন্ট (ইউএনএস সি৭০৬০০) সহ ৯০/১০ টাইপ এবং ২৯%–৩৩% নিকেল কন্টেন্ট (ইউএনএস সি৭১৫০০) সহ ৭০/৩০ টাইপ। পণ্যটি একটি আর্ক-আকৃতির পাইপ সেকশনের রূপ নেয় যার কেন্দ্রীয় বেন্ডিং কোণ প্রকৌশলগত প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়, যেখানে স্ট্যান্ডার্ড সিরিজগুলির মধ্যে ৪৫°, ৯০°, এবং ১৮০° অন্তর্ভুক্ত।
উৎপাদন প্রক্রিয়াটি সিমলেস ফর্মিং এবং ওয়েল্ডেড ফর্মিং-এ শ্রেণীবদ্ধ করা হয়েছে। সিমলেস এলবো ম্যান্ড্রেল হট-পুশ ফর্মিং বা মিডিয়াম-ফ্রিকোয়েন্সি ইন্ডাকশন বেন্ডিং দ্বারা উত্পাদিত হয়, যেখানে পুরো পাইপ ব্ল্যাঙ্ক অবিচ্ছিন্ন গ্রেইন ফ্লো লাইন এবং কোনও অনুদৈর্ঘ্য বা ট্রান্সভার্স ওয়েল্ড ছাড়াই বিকৃতির মধ্য দিয়ে যায়। ওয়েল্ডেড এলবো স্টিল প্লেট প্রেস-বেন্ডিং এবং তারপরে সিম ওয়েল্ডিং দ্বারা তৈরি করা হয়, যা বড় ব্যাস (ডিএন৪০০ এর উপরে) বা অতিরিক্ত-ভারী ওয়াল অবস্থার জন্য উপযুক্ত। বক্রতার ব্যাসার্ধ সমানভাবে নমিনাল ডায়ামিটারের (ডিএন) একটি গুণক হিসাবে প্রকাশ করা হয়: লং রেডিয়াস টাইপ হল ১.৫ডিএন, শর্ট রেডিয়াস টাইপ হল ১.০ডিএন, এবং এক্সট্রা-লং রেডিয়াস টাইপ ২.০ডিএন থেকে ৩.০ডিএন পর্যন্ত পৌঁছাতে পারে।
এন্ড কানেকশন কনফিগারেশনগুলির মধ্যে বাট-ওয়েল্ড এন্ডস (বিডব্লিউ) একক-ভি বা কম্পাউন্ড বেভেল সহ এএসএমই বি১৬.২৫ অনুযায়ী মেশিন করা; সকেট-ওয়েল্ড এন্ডস (এসডব্লিউ) রিসেসড সকেট স্ট্রাকচার সহ; এবং এনপিটি (আমেরিকান টেপার পাইপ) বা বিএসপি (ব্রিটিশ স্ট্যান্ডার্ড পাইপ) থ্রেড সহ থ্রেডেড এন্ডস অন্তর্ভুক্ত। প্রতিটি এলবো তার জীবনচক্র জুড়ে সম্পূর্ণ ট্রেসেবিলিটি নিশ্চিত করার জন্য উপাদান গ্রেড, আকার পদবি, হিট/লট নম্বর এবং প্রস্তুতকারকের সনাক্তকরণ সহ তার বাইরের পৃষ্ঠে স্পষ্টভাবে চিহ্নিত করা উচিত।
২.পণ্যের প্রয়োগ
ক্ষয়-প্রতিরোধী পাইপিং সিস্টেমে একটি স্ট্যান্ডার্ড ডিরেকশনাল উপাদান হিসাবে, কপার-নিকেল এলবো নিম্নলিখিত নির্দিষ্ট পরিস্থিতিতে কাজ করে:
-
সামুদ্রিক এবং অফশোর সরঞ্জাম: কার্গো জাহাজ, ক্রুজ জাহাজ এবং নৌবাহিনীর জাহাজে ইঞ্জিন-রুম সমুদ্রের জল শীতলীকরণ ব্যবস্থা; প্ল্যাটফর্ম ফায়ারওয়াটার রাইজার এবং জেট লাইনের টার্নিং নোড; সাবসি পাইপলাইন সম্প্রসারণ বেন্ড এবং রাইজার টপ এলবো সহ, তবে সীমাবদ্ধ নয়।
-
পেট্রোকেমিক্যাল এবং রিফাইনিং ইউনিট: বায়ুমণ্ডলীয়/ভ্যাকুয়াম ডিস্টিলেশন ইউনিটে ওভারহেড কনডেনসার রিটার্ন লাইন; হাইড্রোক্র্যাকিং ইউনিটে উচ্চ-তাপমাত্রা, উচ্চ-চাপ এয়ার-কুলার ইনলেট পাইপিং; ট্রেসার লাইন এবং স্টিম ট্র্যাপ সিস্টেমের টার্ন সেকশন।
-
পারমাণবিক এবং তাপ বিদ্যুৎ কেন্দ্র: পারমাণবিক দ্বীপ সরঞ্জাম শীতলীকরণ জল ব্যবস্থায় ভূগর্ভস্থ পাইপলাইন টার্ন; তাপ বিদ্যুৎ কেন্দ্রের কনডেনসার সার্কুলেটিং জলের জন্য ইনলেট/আউটলেট জল কনডুইট; সহায়ক শীতলীকরণ টাওয়ার জল লাইনের জন্য অ্যানুলার ডিস্ট্রিবিউশন সংযোগ।
-
জল শোধন এবং পরিবেশ প্রকৌশল: বর্জ্য ইনসিনারেশন প্ল্যান্টে লিচেট ট্রান্সফার লাইনের জন্য ক্ষয়-প্রতিরোধী এলবো; ফ্লু গ্যাস ডিসালফারাইজেশন (এফজিডি) স্লারি সার্কুলেশন পাইপলাইনের জন্য পরিধান- এবং ক্ষয়-প্রতিরোধী টার্নিং পিস।
-
খাদ্য ও ফার্মাসিউটিক্যাল শিল্প: বিশুদ্ধ স্টিম ডিস্ট্রিবিউশন লাইনের জন্য স্যানিটারি এলবো; সিআইপি (ক্লিন-ইন-প্লেস) সিস্টেমের জন্য টার্নিং সংযোগ, যেখানে কোনও ডেড কর্নার ছাড়াই মসৃণ অভ্যন্তরীণ পৃষ্ঠের প্রয়োজন হয়।
৩.পণ্যের সুবিধা
(I) অন্তর্নিহিত ক্ষয় প্রতিরোধ
কপার-নিকেল অ্যালয়গুলি ক্লোরাইড-যুক্ত মাধ্যমে একটি ঘন কিউপ্রাস অক্সাইড (Cu₂O) সারফেস ফিল্মের মাধ্যমে স্ব-প্যাসিভেশন অর্জন করে, যার স্ব-নিরাময় বৈশিষ্ট্য রয়েছে—এমনকি যান্ত্রিকভাবে আঁচড় লাগলেও, ফিল্মটি মাধ্যমে দ্রুত পুনর্জন্ম লাভ করে। এই বৈশিষ্ট্যটি এলবোকে ক্ষয়-ক্ষয় অবস্থার অধীনে একটি কম ক্ষয় হার বজায় রাখতে দেয়, যেখানে ৩.৫% NaCl দ্রবণে একটি ক্রিটিক্যাল পিটিং টেম্পারেচার (CPT) ৬০°C এর বেশি।
(II) প্রভাব এবং কম্পন প্রতিরোধ
এলংগেশন ≥৩০% এবং উচ্চ রিডাকশন অফ এরিয়া সহ, কপার-নিকেল অ্যালয়গুলি ওয়াটার হ্যামার বা যান্ত্রিক কম্পন অবস্থার অধীনে চমৎকার শক্তি শোষণ ক্ষমতা প্রদর্শন করে, যা তাদের ভঙ্গুর ফাটলের বিরুদ্ধে প্রতিরোধী করে তোলে। সিমুলেটেড মেরিন ভাইব্রেশন টেবিল পরীক্ষাগুলি ১০-২০০Hz ফ্রিকোয়েন্সি এবং ৫g ত্বরণে ১০⁶ সাইকেলের পরে কাঠামোগত অখণ্ডতা নিশ্চিত করে।
(III) সমাবেশ এবং রক্ষণাবেক্ষণের সুবিধা
একই গ্রেডের পাইপিংয়ের সাথে ওয়েল্ডিং করার সময়, প্রচলিত অস্টেনিটিক স্টেইনলেস স্টিল ইলেকট্রোড বা কপার-নিকেল নির্দিষ্ট ইলেকট্রোড (যেমন, ENiCu-7) ব্যবহার করা যেতে পারে, যেখানে একটি বিস্তৃত ওয়েল্ডিং অপারেশন উইন্ডো রয়েছে। এছাড়াও, কপার-নিকেলের তুলনামূলকভাবে উচ্চ তাপ পরিবাহিতা (প্রায় ৩০–৪০ W/m·K) একটি সংকীর্ণ তাপ-প্রভাবিত অঞ্চল এবং কম অবশিষ্ট স্ট্রেস লেভেলের দিকে পরিচালিত করে, যা পোস্ট-ওয়েল্ড স্ট্রেস-রিলিফ হিট ট্রিটমেন্টের প্রয়োজনীয়তা দূর করে এবং নির্মাণ সময়সূচী উল্লেখযোগ্যভাবে সংক্ষিপ্ত করে।
(IV) জীবনচক্র পরিবেশগত বন্ধুত্ব
কপার-নিকেল অ্যালয়গুলি সম্পূর্ণ পুনর্ব্যবহারযোগ্য উপকরণ যার উচ্চ স্ক্র্যাপ মূল্য রয়েছে। পরিষেবাতে, তাদের কোনও জৈব অ্যান্টিফাউলিং আবরণের প্রয়োজন হয় না, যার ফলে আবরণ বিচ্ছিন্নতা থেকে সামুদ্রিক মাইক্রোপ্লাস্টিক দূষণ এড়ানো যায়, যা আন্তর্জাতিক মেরিটাইম অর্গানাইজেশন (IMO) পরিবেশগত বিধিগুলির প্রগতিশীল প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ।
(V) সরবরাহ চেইন নির্ভরযোগ্যতা এবং খুচরা যন্ত্রাংশের বিনিময়যোগ্যতা
বিশ্বজুড়ে প্রধান শিল্প দেশগুলিতে কপার-নিকেল এলবো তৈরির পরিপক্ক উৎপাদন ক্ষমতা রয়েছে। স্পেসিফিকেশনগুলি ইউনিফাইড আইএসও এবং এএসএমই মান অনুসরণ করে, যা বিভিন্ন নির্মাতাদের পণ্যগুলির মধ্যে সম্পূর্ণ বিনিময়যোগ্যতা নিশ্চিত করে। জরুরি মেরামতের ক্ষেত্রে, কাস্টম ফ্যাব্রিকেশন ছাড়াই তাৎক্ষণিক প্রতিস্থাপনের জন্য অফ-দ্য-শেল্ফ স্টক সংগ্রহ করা যেতে পারে।
৪.মূল পণ্যের স্পেসিফিকেশন
| প্যারামিটার | প্রযুক্তিগত ডেটা |
| স্ট্যান্ডার্ড গ্রেড | C70600 (CuNi90/10), C71500 (CuNi70/30) |
| উপলভ্য আকার | DN15 ~ DN750 (NPS ½″~30″) |
| স্ট্যান্ডার্ড অ্যাঙ্গেল সিরিজ | 22.5°, 45°, 60°, 90°, 180° (অন্যান্য প্রতি অঙ্কন) |
| রেডিয়াস সিরিজ | R=1.0DN, 1.5DN, 2.0DN, 2.5DN, 3.0DN |
| ওয়াল থিকনেস রেঞ্জ | 2.0mm ~ 60mm (Sch5S থেকে XXS পর্যন্ত সংশ্লিষ্ট) |
| এন্ড কানেকশন টাইপস | বাট-ওয়েল্ড (BW), সকেট-ওয়েল্ড (SW), থ্রেডেড (NPT/BSPT) |
| পাইপ রাউন্ডনেস টলারেন্স | নমিনাল OD এর ±১% এর বেশি নয়, সর্বোচ্চ ≤৩.০মিমি সহ |
| ওয়াল থিকনেস হ্রাস | এলবো ব্যাকের হ্রাস ≤ নমিনাল ওয়াল থিকনেসের ১২.৫%; ইন্ট্রাডোসের থিকেনিং এর কোনও নেতিবাচক টলারেন্স প্রভাব নেই |
| স্কোয়ারনেস ডেভিয়েশন | উভয় এন্ড ফেসের মধ্যে পারপেন্ডিকুলারিটি ডেভিয়েশন ≤±০.৫° |
| এন্ড মিসঅ্যালাইনমেন্ট (পাইপ অ্যালাইনমেন্ট) | মিটার প্রতি অক্ষের অফসেট ≤১.০মিমি, সর্বোচ্চ ≤৩.০মিমি |
| মেটালোগ্রাফিক প্রয়োজনীয়তা | গ্রেইন সাইজ ≥ গ্রেড ৫; কোনও ওভারবার্নিং, ওভারহিটিং বা মাইক্রো-ক্র্যাক নেই |
| ভৌত বৈশিষ্ট্য (২০°C) | C70600: ঘনত্ব ৮.৯৪ গ্রাম/সেমি³, প্রসারণ সহগ ১৬.২×১০⁻⁶/°C, ইলাস্টিক মডুলাস ১৪০GPa, তাপ পরিবাহিতা ৩৮W/m·K; C71500: ঘনত্ব ৮.৮৭ গ্রাম/সেমি³, প্রসারণ সহগ ১৬.০×১০⁻⁶/°C, ইলাস্টিক মডুলাস ১৪৫GPa, তাপ পরিবাহিতা ২৯W/m·K |
| প্রস্তাবিত ফিলার মেটাল | SMAW: ENiCu-7 (AWS A5.11); TIG: ERCuNi (AWS A5.7) |
| হিট ট্রিটমেন্ট কন্ডিশন | হট ফর্মিং এর পরে সলিউশন-ট্রিটেড বা অ্যানিলড অবস্থায় সরবরাহ করা হয়, যেখানে অভিন্ন কঠোরতা থাকে |
| সারফেস কোয়ালিটি | অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠ ফাটল, ভাঁজ, ল্যাপ মার্ক থেকে মুক্ত; ড্র মার্কের গভীরতা ≤০.২মিমি |
| NDT গ্রহণযোগ্যতার স্তর | পেনিট্রান্ট টেস্টিং (PT) ISO 3452-1 অনুযায়ী, গ্রহণযোগ্যতার স্তর ২; রেডিওগ্রাফিক টেস্টিং (RT) ISO 10675 অনুযায়ী, গ্রহণযোগ্যতার স্তর AB |
| হাইড্রোলিক পরীক্ষা | ডিজাইন চাপের ১.৫ গুণ এ সম্পাদিত, হোল্ড টাইম ≥১০ মিনিট, কোনও লিকেজ নেই |
| প্যাকেজিং এবং মার্কিং | প্রতিটি টুকরা পৃথকভাবে কুশনিং উপাদান দিয়ে সুরক্ষিত, কাঠের ক্রেটে শিপিং মার্ক সহ প্যাক করা; মার্কিং কন্টেন্টে স্ট্যান্ডার্ড নম্বর, গ্রেড, ডিএন, ওয়াল থিকনেস, কোণ, হিট নম্বর, প্রস্তুতকারক অন্তর্ভুক্ত |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
২. আপনার ডেলিভারি সময় কত? সাধারণত ৫-১০ দিন যদি পণ্য স্টকে থাকে। অথবা ১৫-২০ দিন যদি পণ্য স্টকে না থাকে, এটি পরিমাণের উপর নির্ভর করে।
৩. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
