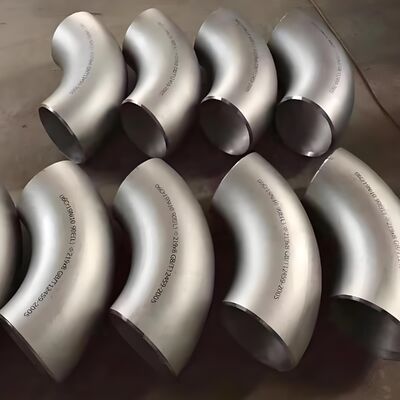

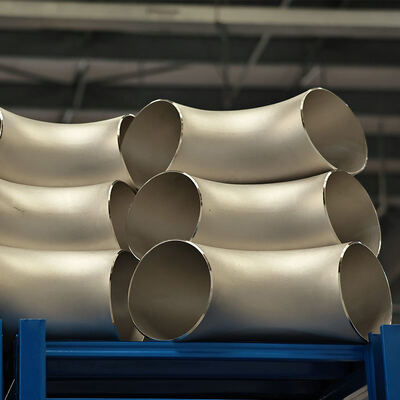

CuNi 70/30 কপার নিকেল 90° LR কনুই, উচ্চ শক্তি ASME B16.9 বাট ওয়েল্ড ফিটিং
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | কপার নিকেল কনুই |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | CuNi 70/30 কপার নিকেল 90° LR কনুই, উচ্চ শক্তি ASME B16.9 বাট ওয়েল্ড ফিটিং | সুবিধা | সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ |
|---|---|---|---|
| স্থায়িত্ব | উচ্চ | মাথার ধরন | বৃত্তাকার |
| টাইপ | কনুই | প্রেসার রেটিং | 150 PSI |
| তাপমাত্রা রেটিং | -২০ ডিগ্রি সেলসিয়াস -২০০ ডিগ্রি সেলসিয়াস | পণ্যের ধরন | কপার নিকেল কনুই |
| জারা প্রতিরোধের | চমৎকার | বন্দর | সাংহাই, নিংবো, ইত্যাদি |
| সংযোগ শেষ | বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড | পণ্যের নাম | কপার নিকেল কনুই |
| শেষ প্রকার | বিট ওয়েল্ড | প্রেসার লেভেল | উচ্চ চাপ |
| ব্যাস | পরিবর্তিত হয় (যেমন, 1/2 ইঞ্চি থেকে 24 ইঞ্চি) | চাপ শ্রেণি | 3000 psi |
| বিশেষভাবে তুলে ধরা | CuNi 70/30 তামা নিকেল এলকোট,উচ্চ-শক্তির বিট ওয়েল্ড ফিটিং,ASME B16.9 কপার নিকেল কনুই |
||
পণ্যের বর্ণনা
CuNi 70/30 কপার নিকেল 90° LR কনুই, উচ্চ শক্তি ASME B16.9 Butt ওয়েল্ড ফিটিং
1.পণ্যের বর্ণনা
কপার নিকেল এলবো একটি প্রিফ্যাব্রিকেটেড, কারখানার পরীক্ষিত পাইপ ফিটিং যা ফিল্ড ইনস্টলেশনের জন্য প্রস্তুত।এটি ক্ষয় প্রতিরোধী CuNi খাদ থেকে তৈরি (C70600/C71500) এবং সমাধান-অ্যানিলড অবস্থায় বিতরণ করা হয়প্রতিটি কনুই দ্রুত ফিট-আপের জন্য স্পেসিফিকেশন অনুযায়ী প্রস্তুত শেষের সাথে সরবরাহ করা হয়।পণ্যটি স্ট্যান্ডার্ড পাইপ আকার এবং সময়সূচীগুলির সাথে সামঞ্জস্যপূর্ণ, যা নতুন বা বিদ্যমান সমুদ্র জলের পাইপিং সিস্টেমে সরাসরি সংহতকরণ সম্ভব করে।
2.পণ্য অ্যাপ্লিকেশন
নিম্নলিখিত সাধারণ ক্ষেত্রের ইনস্টলেশন দৃশ্যকল্পগুলিতে এই কব্জি ব্যবহার করা হয়ঃ
-
নতুন নির্মিত শিপইয়ার্ড এবং শুকনো ডক মেরামতের ইয়ার্ডে জাহাজের পাইপিং স্থাপন
-
অফশোর প্ল্যাটফর্মের উপরে পাইপিংয়ের হুক-আপ এবং টাই-ইন কাজ
-
উপকূলীয় বিদ্যুৎকেন্দ্রের জন্য সমুদ্রের জল প্রবেশ ও প্রস্থান পাইপলাইন নির্মাণ
-
বিদ্যমান নিমজ্জন এবং রাসায়নিক উদ্ভিদের পুনর্নির্মাণ এবং সম্প্রসারণ প্রকল্প
-
সাবমেরিন পাইপলাইন রিজার সংযোগ এবং টপসাইড জাম্পার ইনস্টলেশন
-
সামুদ্রিক পরিবেশে ক্ষয়কারী কার্বন ইস্পাত বা গ্যালভানাইজড এলবোটগুলির সাধারণ প্রতিস্থাপন
৩ · পণ্যের সুবিধা
-
ইস্পাতের তুলনায় হালকা৮৫% ওজন সমান কার্বন ইস্পাত কোণে; সহজ ম্যানুয়াল হ্যান্ডলিং এবং রিগিং।
-
কম চৌম্বকীয় অনুপ্রবেশচৌম্বকীয় ক্ষেত্রের হস্তক্ষেপ ছাড়াই সংবেদনশীল সরঞ্জামগুলির কাছাকাছি ওয়েল্ডিংয়ের অনুমতি দেয়।
-
অক্সাইড মুক্ত পৃষ্ঠকারখানায় পিকলিং স্কেল দূর করে, ঝালাইয়ের সময় দূষণের ঝুঁকি হ্রাস করে।
-
ক্ষমাশীল ফিট-আপ√ মাত্রা ত্রুটি সমন্বয় সময় ± 1.5 মিমি ভুল সমন্বয় সংশোধন করতে পারবেন।
-
ওয়েল্ডের পরে হ্রাসযুক্ত চিকিত্সা√ ৩০ মিমি পর্যন্ত বেধের জন্য ওয়েল্ডের পরে তাপ চিকিত্সা (পিডব্লিউএইচটি) প্রয়োজন হয় না।
-
পুনরায় ব্যবহারযোগ্য√ মাঠে কাটা, পুনরায় বাঁকানো এবং পুনরায় ওয়েল্ডেড হতে পারে।
৪।প্রধান পণ্যের বিশেষ উল্লেখ
| প্যারামিটার | ইনস্টলেশনের রেফারেন্স ভ্যালু |
| স্ট্যান্ডার্ড নামমাত্র আকার | DN15 ′′ DN600 (NPS 1⁄2′′ ′′ 24") |
| কেন্দ্র থেকে মুখের মাত্রা (LR 90°) | 1.5 × নামমাত্র ব্যাসার্ধ (যেমন DN200 = 300 mm) |
| কেন্দ্র থেকে মুখের মাত্রা (SR 90°) | 1.0 × নামমাত্র ব্যাসার্ধ |
| প্রস্তাবিত সমর্থন স্পেসিং (অনুভূমিক) | পাইপ আকার এবং তরল ওজন উপর নির্ভর করে 3 ∼ 5 মিটার |
| কোল্ড ফিল্ড বন্ডিংয়ের জন্য ন্যূনতম বাঁক ব্যাসার্ধ | প্রযোজ্য নয় √ কারখানার স্থির কোণ; ঠান্ডা ক্ষেত্রে বাঁকানো অনুমোদিত নয় |
| ওয়েল্ডিং প্রক্রিয়া প্রস্তাবিত | GTAW (TIG) রুট পাস + SMAW (স্টিক) বা GMAW (MIG) ফিল/ক্যাপ |
| প্রিহিট তাপমাত্রা | প্রয়োজন নেই (অম্বিয়াম তাপমাত্রা ≥ 5°C) |
| ইন্টারপাস তাপমাত্রা | ≤ ১৫০°সি (শস্যের বৃদ্ধি এড়ানোর জন্য) |
| ফিলার ধাতুর সামঞ্জস্যতা | GTAW এর জন্য ERCuNi (AWS A5.7); SMAW এর জন্য ECuNi (AWS A5.6) |
| সুরক্ষা গ্যাস (জিটিএডব্লিউ) | ১০০% আর্গন (বা আরও ঘন অংশের জন্য ArHe মিশ্রণ) |
| ব্যাক শুদ্ধকরণের প্রয়োজনীয়তা | রুট পাস করার জন্য প্রস্তাবিত; 100% আর্গন, প্রবাহ হার 510 L/min |
| পোষ্ট ওয়েল্ড তাপ চিকিত্সা (পিডব্লিউএইচটি) | দেয়াল বেধ ≤ 30 মিমি জন্য প্রয়োজন হয় না |
| সর্বাধিক অনুমোদিত ভুল সমন্বয় (ফিটআপ) | বেধ ≤ 20 মিমি হলে ≤ 1.5 মিমি; বেধ > 20 মিমি হলে ≤ 3 মিমি |
| বোল্টিং টর্চ (ফ্ল্যাঞ্জযুক্ত সংযোগ, ক্লাস ১৫০) | 100140 N·m (M20 স্টাডের জন্য, তৈলাক্ত) |
| গ্যাসকেট প্রস্তাবিত | ইপিডিএম বা পিটিএফই সমুদ্রের জলের সেবা জন্য encapsulated |
| ফ্ল্যাঞ্জের মুখের সমাপ্তি | পেরেকযুক্ত একক বা স্পাইরাল; 125250 μin Ra |
| হ্যান্ডলিং ওজন (সাধারণত, DN300 LR) | আনুমানিক ৪৫৫৫ কেজি (লিস্ট ৪০, সি৭০৬০০) |
| সঞ্চয়স্থানের অবস্থা | শুকনো, অভ্যন্তরীণ বা আচ্ছাদিত; শেষ ক্যাপগুলি রাখুন; ইনস্টলেশনের আগে সরাসরি সমুদ্রের জল স্প্ল্যাশিং এড়ান |
| ইনস্টলেশনের জন্য অনুমোদনের প্রয়োজনীয়তা | ওয়েল্ডিং অ্যাক্সেস এবং পরিদর্শনের জন্য হাতুড়ির চারপাশে ন্যূনতম 300 মিমি ফাঁক অনুমতি দিন |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি ট্রেডিং কোম্পানি নাকি ফ্যাক্টরি?
2.আপনার ডেলিভারি সময় কতক্ষণ? সাধারণভাবে এটি 5-10 দিন যদি পণ্যগুলি স্টক থাকে। অথবা এটি 15-20 দিন যদি পণ্যগুলি স্টক না থাকে তবে এটি পরিমাণ অনুযায়ী।
3. আপনি কি নমুনা সরবরাহ করেন? এটি বিনামূল্যে বা অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে চার্জের জন্য নমুনা অফার করতে পারি কিন্তু মালবাহী খরচ দিতে হবে।
4. আপনার পেমেন্ট শর্তাবলী কি? পেমেন্ট <=1000USD, 100% অগ্রিম. পেমেন্ট>=1000USD, 50% T / T অগ্রিম, শিপিংয়ের আগে ভারসাম্য.
