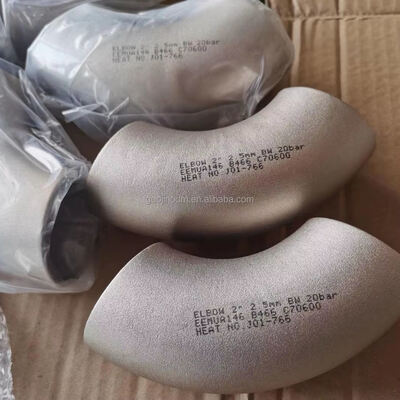

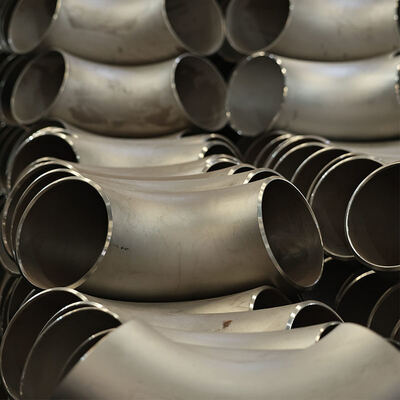

CuNi 90/10 C70600 কনুই 90° LR ASME B16.9 অ্যান্টি-বায়োফাউলিং সমুদ্রের জল পাইপ ফিটিং
| উৎপত্তি স্থল | সাংহাই, চীন |
|---|---|
| পরিচিতিমুলক নাম | TOBO |
| সাক্ষ্যদান | ISO/TUV/SGS |
| মডেল নম্বার | কপার নিকেল কনুই |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ | স্ট্যান্ডার্ড শিপিং প্যাকেট |
| ডেলিভারি সময় | 15-30 কর্মদিবস |
| পরিশোধের শর্ত | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 10টন/মাস |
পণ্যের বিবরণ
| পণ্যের নাম | কপার নিকেল কনুই | সংযোগ শেষ করুন | বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড |
|---|---|---|---|
| ডিগ্রী | 45/90/180 | মান | ASTM B466, ASTM B111, ASTM B466 |
| দৈর্ঘ্য | কাস্টমাইজড | চাপ | উচ্চ |
| জারা প্রতিরোধের | চমৎকার | রঙ | সামান্য লালচে আভা সহ রূপালী |
| আকার | কাস্টমাইজড | স্থায়িত্ব | উচ্চ |
| প্রাচীর বেধ | তফসিল 10 থেকে তফসিল 40 (স্পেসিফিকেশন অনুসারে পরিবর্তিত হয়) | তাপ পরিবাহিতা | প্রায় 29 W/m·K |
| শেষ প্রকার | সরল শেষ | চাপ সৃষ্টিকারী | 3000 psi পর্যন্ত (আকার এবং বেধ দ্বারা পরিবর্তিত হয়) |
| ওয়ারেন্টি | 1 বছর | গ্রেড | কুপার |
পণ্যের বর্ণনা
CuNi 90/10 C70600 এলবো 90° LR ASME B16.9 অ্যান্টি-বায়োফাউলিং সমুদ্রের জল পাইপ ফিটিং
1. পণ্যের বিবরণ
একটি কপার নিকেল এলবো হল একটি পাইপ দিকনির্দেশক ফিটিং যা কপার-নিকেল অ্যালয় দিয়ে তৈরি, যা প্রধানত একটি পাইপলাইনের ভিতরের মাধ্যমের প্রবাহের দিক পরিবর্তন করতে ব্যবহৃত হয়। সাধারণত ব্যবহৃত উপকরণগুলি হল 90/10 কপার নিকেল এবং 70/30 কপার নিকেল। 90/10 কপার নিকেল UNS C70600 এর সাথে সঙ্গতিপূর্ণ এবং চমৎকার সমুদ্রের জল ক্ষয় প্রতিরোধ ক্ষমতা, ভাল তাপ পরিবাহিতা এবং তুলনামূলকভাবে ভাল খরচ কার্যকারিতা প্রদান করে। 70/30 কপার নিকেল UNS C71500 এর সাথে সঙ্গতিপূর্ণ এবং এতে নিকেলের পরিমাণ বেশি, যা আরও বেশি চাহিদাপূর্ণ পাইপিং সিস্টেমের জন্য উন্নত শক্তি, ক্ষয় প্রতিরোধ ক্ষমতা এবং ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে।
কপার নিকেল এলবো সিমলেস বা ওয়েল্ডেড প্রক্রিয়া দ্বারা তৈরি করা যেতে পারে এবং হট ফর্মিং, কোল্ড ফর্মিং, সলিউশন অ্যানিলিং, পিকলিং এবং অন্যান্য ক্রিয়াকলাপের মাধ্যমে প্রক্রিয়াজাত করা হয়। সাধারণ কোণগুলির মধ্যে রয়েছে 45°, 90°, এবং 180°। বেন্ডিং ব্যাসার্ধ অনুসারে, এগুলিকে লং রেডিয়াস এবং শর্ট রেডিয়াসে ভাগ করা যেতে পারে। এন্ড কানেকশন টাইপ অনুসারে, এগুলিকে বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড, প্রেস, ফ্ল্যাঞ্জ এবং বেল এন্ড টাইপে ভাগ করা যেতে পারে। পণ্যের মাত্রা এবং উপকরণগুলি সাধারণত ASTM B466, ASTM B467, ASME B16.9, ASME B16.28, MSS SP-43, EEMUA 146 এবং অন্যান্য মানগুলির সাথে সঙ্গতিপূর্ণ হতে পারে।
2. পণ্যের প্রয়োগ
কপার নিকেল এলবো সমুদ্রের জল, লবণাক্ত জল এবং ক্ষয়কারী মাধ্যমের প্রতিরোধ ক্ষমতা প্রয়োজন এমন পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
সামুদ্রিক এবং জাহাজ নির্মাণ: সমুদ্রের জল শীতলীকরণ ব্যবস্থা, অগ্নি নির্বাপক জল ব্যবস্থা, ব্যালস্ট ব্যবস্থা, বিলজ ব্যবস্থা এবং গার্হস্থ্য সমুদ্রের জল পাইপিং।
অফশোর তেল ও গ্যাস: অফশোর উৎপাদন প্ল্যাটফর্ম, ফ্লোটিং প্রোডাকশন স্টোরেজ এবং অফলোডিং ইউনিট, সাবসি পাইপলাইন এবং সমুদ্রের জল ইনজেকশন লাইন।
ডিস্যালিনেশন: সমুদ্রের জল গ্রহণ পাইপলাইন, রিভার্স অসমোসিস ফিড লাইন এবং লবণাক্ত জল নিষ্কাশন লাইন।
বিদ্যুৎ উৎপাদন: কনডেন্সার শীতলীকরণ ব্যবস্থা, সঞ্চালন জল পাইপলাইন এবং শীতল জল ব্যবস্থা।
রাসায়নিক শিল্প: লবণাক্ত জল, ক্ষয়কারী তরল এবং রাসায়নিক মাধ্যম পরিবহন পাইপলাইন।
অন্যান্য ক্ষেত্র: তরলীকৃত প্রাকৃতিক গ্যাস সুবিধা, হাইড্রোলিক পাইপিং, এইচভিএসি সিস্টেম এবং সাধারণ শিল্প পাইপিং লেআউট।
3. পণ্যের সুবিধা
শক্তিশালী ক্ষয় প্রতিরোধ ক্ষমতা: সমুদ্রের জল, লবণাক্ত জল এবং অনেক নন-অক্সিডাইজিং অ্যাসিডে ভাল প্রতিরোধ ক্ষমতা, পিটিং, ক্রেভিস ক্ষয়, স্ট্রেস ক্ষয় এবং ক্ষয় ক্ষয় প্রতিরোধ ক্ষমতা সহ।
অ্যান্টি-বায়োফাউলিং: কপার-নিকেল পৃষ্ঠে গঠিত প্রতিরক্ষামূলক ফিল্ম সামুদ্রিক জীবের সংযুক্তি রোধ করতে সাহায্য করে এবং পাইপ ব্লকেজের ঝুঁকি কমায়।
ভাল শক্তি এবং দৃঢ়তা: উচ্চতর প্রবাহের হার, চাপের ওঠানামা এবং কম্পন ক্লান্তি সহ্য করতে সক্ষম, দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত।
ভাল তাপ পরিবাহিতা: তাপ এক্সচেঞ্জার, কনডেন্সার এবং শীতলীকরণ সিস্টেমের জন্য উপযুক্ত যার জন্য দক্ষ তাপ স্থানান্তর প্রয়োজন।
ভাল ফ্যাব্রিকেশন এবং ওয়েল্ডিং কর্মক্ষমতা: কোল্ড ফর্মিং, ওয়েল্ডিং এবং ইনস্টল করা সহজ, এবং নির্দিষ্ট অন্যান্য ধাতুর সাথেও সংযোগ স্থাপন করা যেতে পারে।
দীর্ঘ পরিষেবা জীবন: প্রতিরক্ষামূলক ফিল্ম পরিষেবা চলাকালীন স্থিতিশীল হয়, যার ফলে ক্ষয়ের হার কম হয় এবং রক্ষণাবেক্ষণের খরচ কমে যায়।
নমনীয় উপাদান নির্বাচন: 90/10 কপার নিকেল সাশ্রয়ী এবং ব্যবহারিক, যখন 70/30 কপার নিকেল আরও গুরুতর ক্ষয় এবং ক্ষয় অবস্থার জন্য উপযুক্ত।
4. পণ্যের কার্যাবলী
প্রবাহের দিক পরিবর্তন: 45°, 90°, বা 180° দিক পরিবর্তনের জন্য পাইপিং সিস্টেমে ব্যবহৃত হয়।
পাইপ অফসেট করা: জটিল স্থানগুলিতে পাইপ অফসেট, মিসলাইনমেন্ট সংশোধন এবং পুনর্বিন্যাস সক্ষম করে।
পাইপ সংযোগ করা: একটি সিল করা পাইপিং সিস্টেম তৈরি করতে ওয়েল্ডিং, প্রেস-ফিটিং, থ্রেডিং বা অন্যান্য পদ্ধতির মাধ্যমে নির্ভরযোগ্যভাবে পাইপ সংযোগ করে।
টার্বুলেন্স কমানো: লং রেডিয়াস এলবো মসৃণ তরল স্থানান্তর প্রদান করে, টার্বুলেন্স, চাপ হ্রাস এবং পরিধান কমায়।
ক্ষয়-প্রতিরোধী জয়েন্ট সরবরাহ করা: অত্যন্ত ক্ষয়কারী মাধ্যমে একটি মূল সংযোগ ফিটিং হিসাবে কাজ করে, পুরো পাইপিং সিস্টেমের পরিষেবা জীবন প্রসারিত করে।
সিস্টেম লেআউটের সাথে মানিয়ে নেওয়া: পাইপিং সিস্টেমকে একটি যুক্তিসঙ্গত রুট অর্জন করতে সাহায্য করে এবং অপ্রয়োজনীয় সংযোগ পয়েন্ট এবং ইনস্টলেশন স্থান হ্রাস করে।
5. মূল প্রযুক্তিগত পরামিতি
| প্যারামিটার | স্পেসিফিকেশন |
| উপাদানের গ্রেড | UNS C70600, UNS C71500 |
| সাধারণ অ্যালয় | 90/10 কপার নিকেল, 70/30 কপার নিকেল |
| কোণ | 45°, 90°, 180° |
| বেন্ডিং ব্যাসার্ধ | লং রেডিয়াস, শর্ট রেডিয়াস |
| নামমাত্র আকার | DN15 থেকে DN600, 1/2 ইঞ্চি থেকে 24 ইঞ্চি |
| প্রাচীরের পুরুত্ব | Sch5S, Sch10S, Sch40S, Sch80S, Sch160S, XS, XXS |
| এন্ড কানেকশন | বাট ওয়েল্ড, সকেট ওয়েল্ড, থ্রেডেড, প্রেস, ফ্ল্যাঞ্জ, বেল এন্ড |
| মাত্রিক মান | ASME B16.9, ASME B16.28, MSS SP-43, EEMUA 146 |
| কাঁচামাল মান | ASTM B466, ASTM B467, ইত্যাদি। |
| রাসায়নিক গঠন (90/10) | নিকেল: 9.0% থেকে 11.0%, লোহা: 1.0% থেকে 1.8%, ম্যাঙ্গানিজ: ≤1.0%, কপার: ব্যালেন্স |
| রাসায়নিক গঠন (70/30) | নিকেল: 29.0% থেকে 33.0%, লোহা: 0.4% থেকে 1.0%, ম্যাঙ্গানিজ: ≤1.0%, কপার: ব্যালেন্স |
| টান শক্তি | 90/10 প্রায় 303 MPa থেকে 414 MPa; 70/30 প্রায় 380 MPa থেকে 550 MPa |
| ফলন শক্তি | 90/10 প্রায় 110 MPa এবং উপরে; 70/30 প্রায় 170 MPa এবং উপরে |
| দীর্ঘীকরণ | সাধারণত 30% এর কম নয় |
| ঘনত্ব | প্রায় 8.94 গ্রাম/সেমি³ |
| তাপ পরিবাহিতা | প্রায় 29 থেকে 45 W/(m·K) |
| সমুদ্রের জল ক্ষয়ের হার | সাধারণত 0.025 মিমি/বছরের নিচে, প্রতিরক্ষামূলক ফিল্ম স্থিতিশীল হওয়ার পরে কম |
| অপারেটিং তাপমাত্রা | সাধারণ সমুদ্রের জল ব্যবস্থা প্রায় -20°C থেকে 120°C; প্রেস সংযোগের জন্য প্রস্তাবিত -20°C থেকে 95°C, সর্বোচ্চ 110°C |
| চাপ রেটিং | প্রেস টাইপ সাধারণত PN16; বাট ওয়েল্ড টাইপ প্রাচীরের পুরুত্ব এবং মানের উপর নির্ভর করে ক্লাস 150 থেকে 2500 পর্যন্ত পৌঁছাতে পারে |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক? আমরা প্রস্তুতকারক, আপনি সার্টিফিকেশন দেখতে পারেন।
2. আপনার ডেলিভারির সময় কত? সাধারণত যদি পণ্যগুলি স্টকে থাকে তবে 5-10 দিন। অথবা যদি পণ্যগুলি স্টকে না থাকে তবে 15-20 দিন, এটি পরিমাণের উপর নির্ভর করে।
3. আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত? হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে ফ্রেইটের খরচ বহন করতে হবে।
